Bewegen. Heben.
Passend lösen.
Hub- und Hebetechnik für professionelle Anwendungen in Industrie, Handwerk und Gewerbe – von bewährten Standardprodukten bis zur individuellen Lösung für besondere Anforderungen.
Hub- & Hebetechnik
Technik für den täglichen Einsatz.
Ob Waren bewegen, Lasten anheben oder Arbeitsabläufe ergonomischer gestalten: Die passende Hub- und Hebetechnik muss zuverlässig funktionieren und zu den tatsächlichen Bedingungen vor Ort passen.
qteck unterstützt Sie bei der Auswahl geeigneter Geräte und berücksichtigt dabei unter anderem Tragfähigkeit, Hubhöhe, Abmessungen, Einsatzhäufigkeit und die jeweiligen Umgebungsbedingungen.
Produktgruppen
Für unterschiedliche
Anforderungen.
Vom klassischen innerbetrieblichen Transport bis zum ergonomischen Heben: Wir beraten Sie bei der Auswahl der passenden Technik für Ihre Anwendung.
02
Hochhubwagen
Für das Heben, Stapeln und Positionieren von Lasten in Lager, Produktion und Betrieb.
Produkte entdecken →03
Scherenhubwagen
Transportieren und ergonomisches Arbeiten auf angenehmer Arbeitshöhe in einem Gerät.
Produkte entdecken →04
Minilifter
Kompakte Hebetechnik zum Aufnehmen, Positionieren und Bewegen kleinerer Lasten und Bauteile.
Produkte entdecken →05

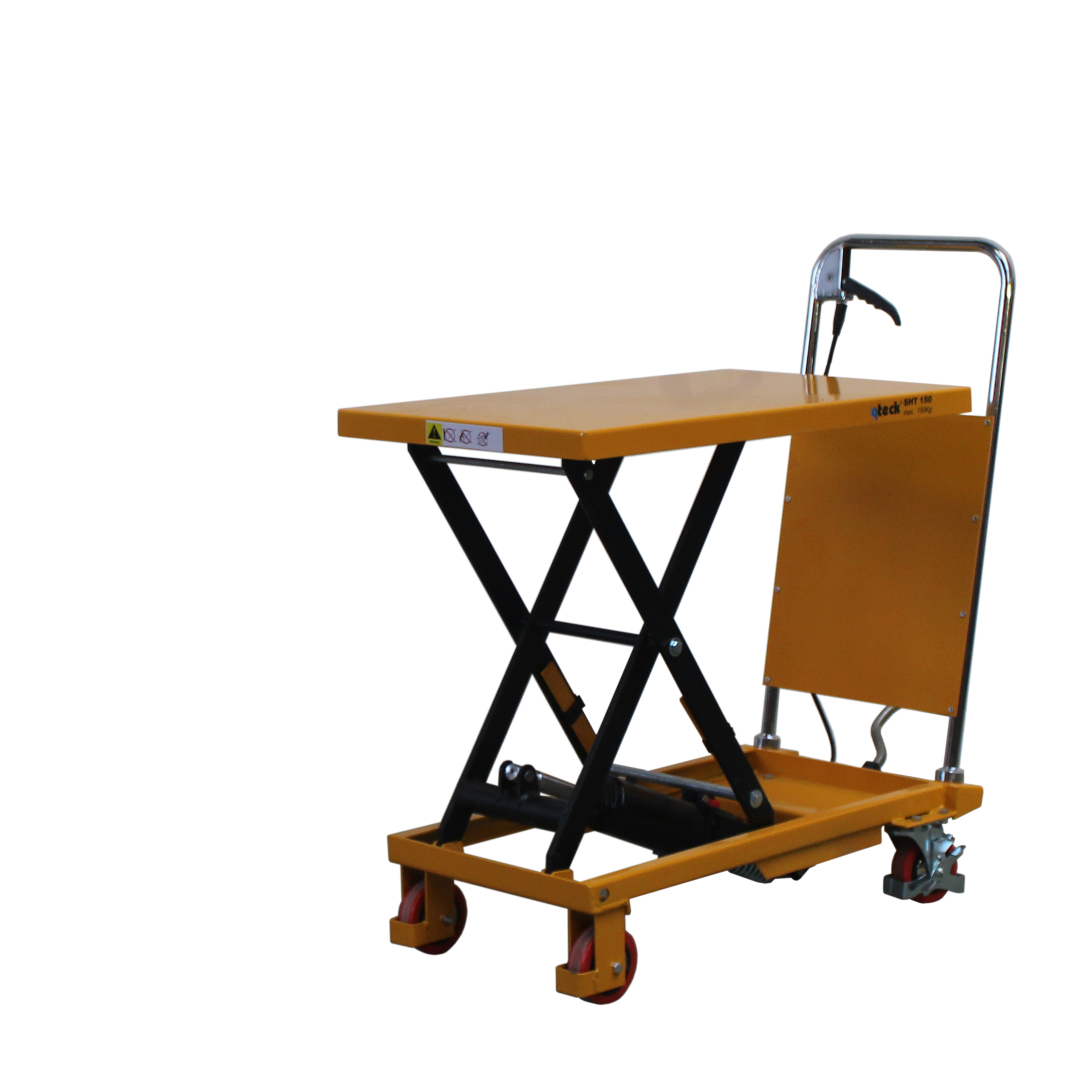

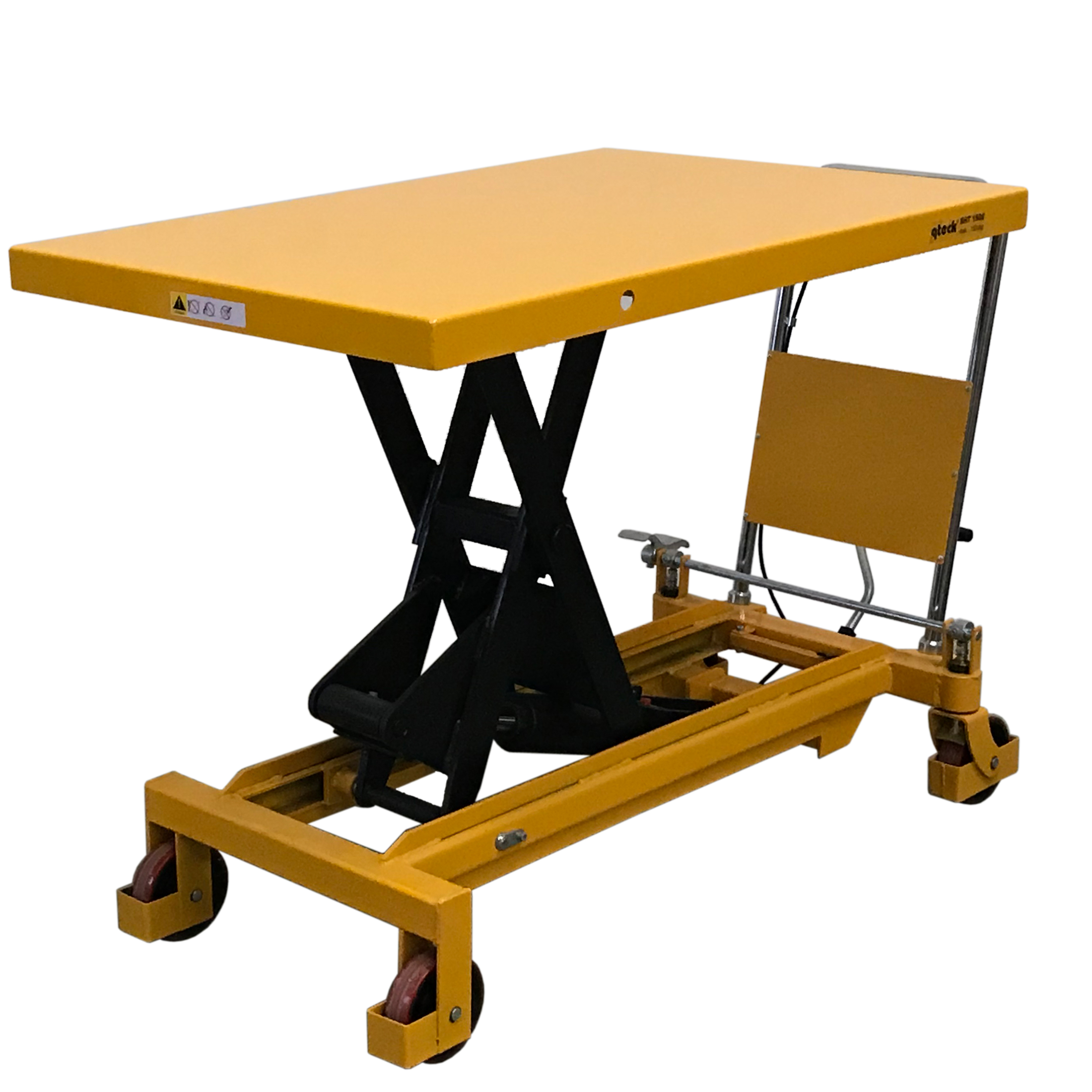

Hubtische
Stationäre und mobile Lösungen zur ergonomischen Bereitstellung und Positionierung von Lasten.
Produkte entdecken →06

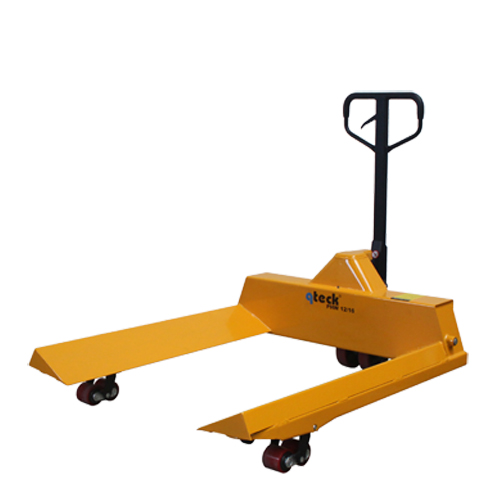

Prismenhubwagen
Prismenhubwagen der PHW-Serie zum Aufnehmen und Transportieren von Rollen mit unterschiedlichen Durchmessern.
Produkte entdecken →07

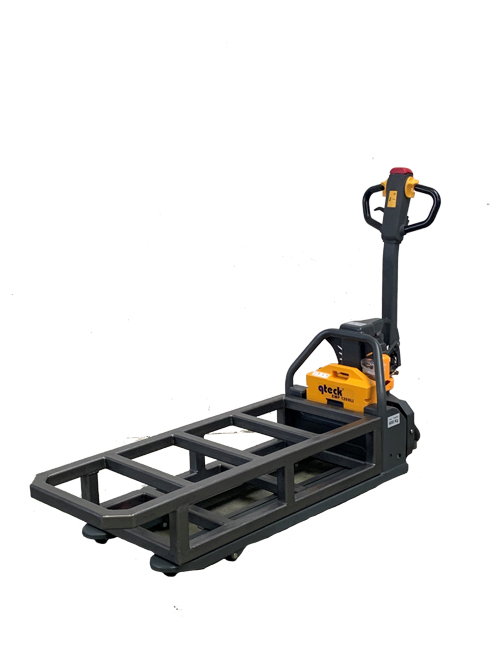

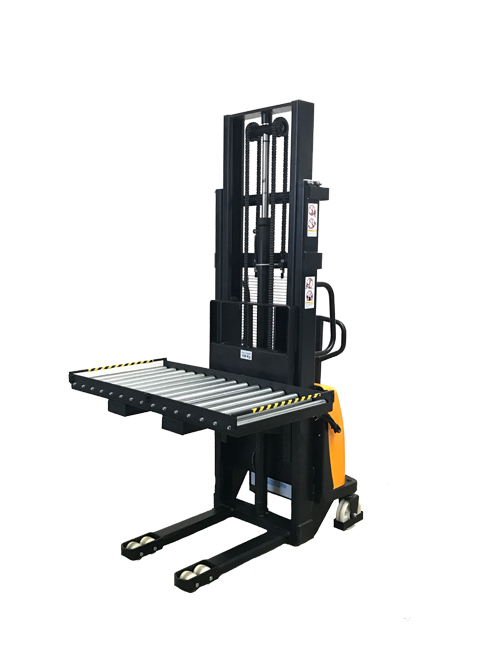

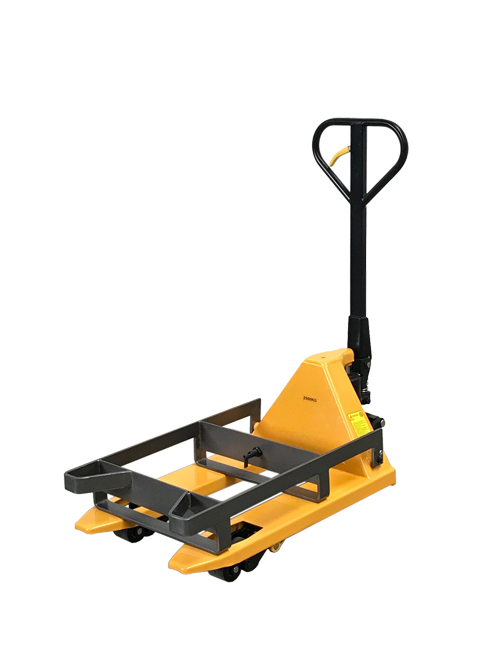

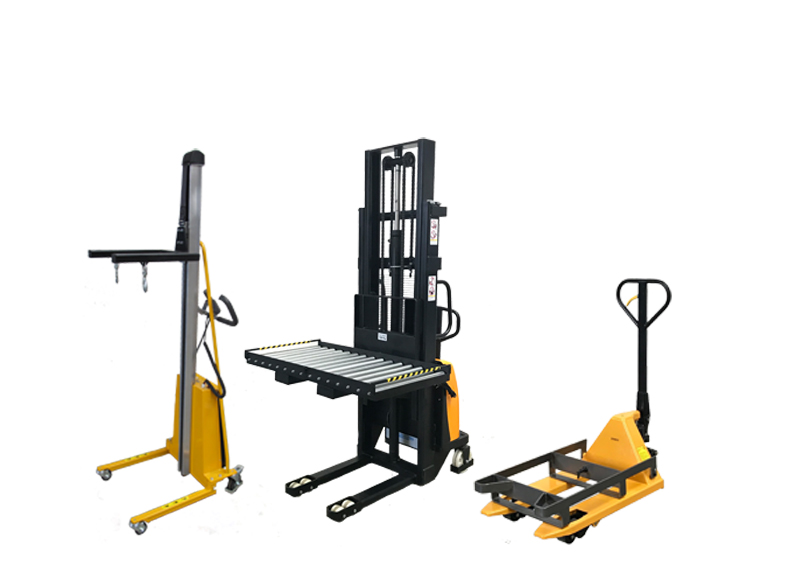

Sonderlösungen
Individuelle Ausführungen, wenn Abmessungen, Tragfähigkeit oder Einsatzbedingungen vom Standard abweichen.
Beispiele entdecken →Hubwagen
OSE-Serie &
Spezialhubwagen.
Vom klassischen manuellen Hubwagen bis zur spezialisierten Ausführung: Die OSE-Serie bietet unterschiedliche Varianten für den professionellen Einsatz.

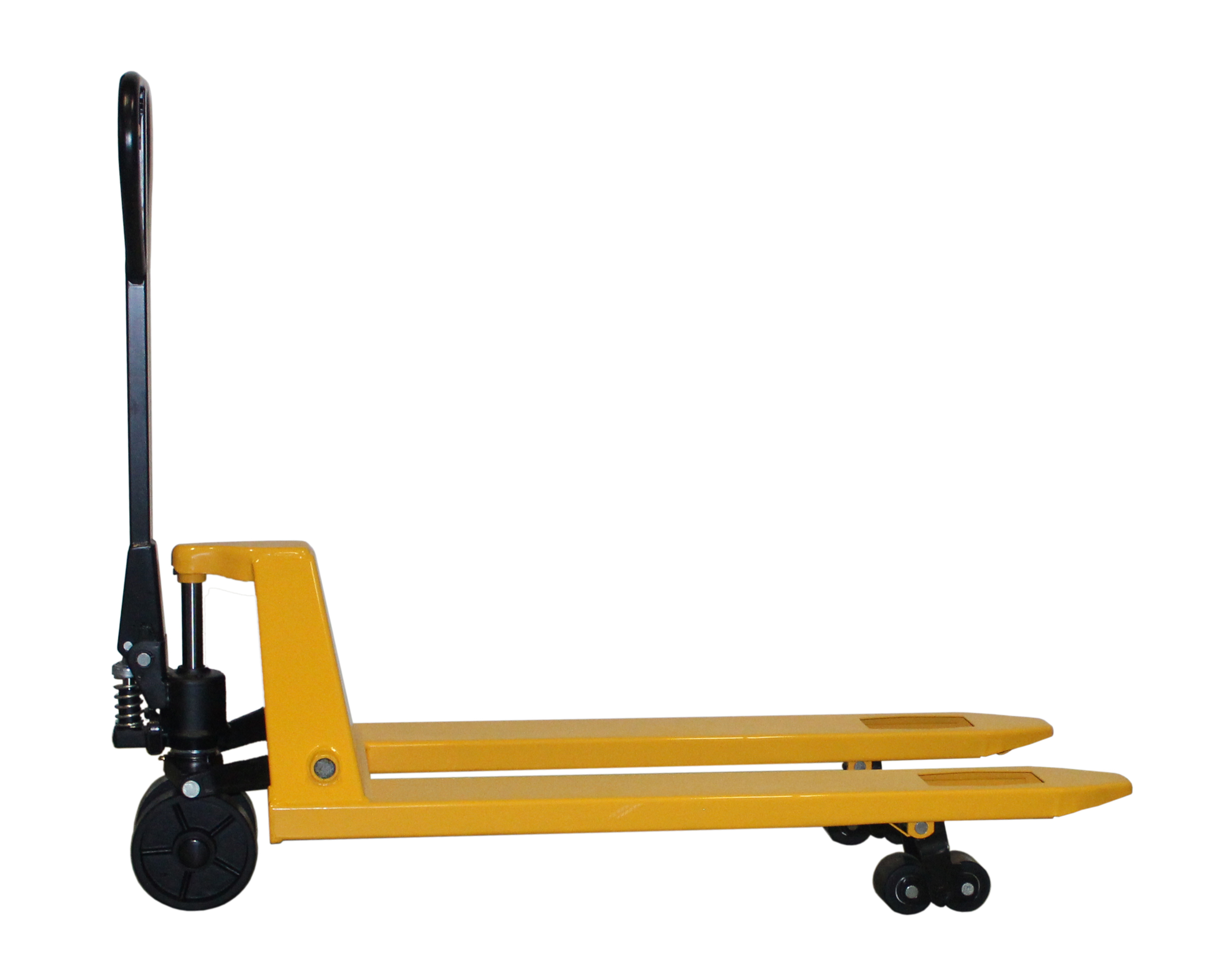

Manuelle Hubwagen
OSE-Serie
Die OSE-Serie umfasst manuelle Hubwagen in unterschiedlichen Ausführungen. Je nach Anwendung stehen verschiedene Gabellängen, Tragfähigkeiten, Bereifungsvarianten und Ausführungen zur Verfügung.
Tragfähigkeit
bis 3.000 kg*
Gabellängen
600 bis 2.500 mm*
Bereifung
verschiedene Varianten
Ausführungen
Standard & Sondervarianten
* Je nach Ausführung. Weitere Bereifungsvarianten sind auf Anfrage möglich.
OSE-Serie anfragen →Modelle & technische Daten
OSE-Serie im Überblick.
Neben den klassischen Ausführungen mit 1.150 mm Gabellänge stehen verschiedene Sonderlängen zur Verfügung. So lässt sich der Hubwagen passend zu Last, Palette und Einsatzbereich auswählen.
600 mm
800 mm
950 mm
1.150 mm
1.300 mm
1.500 mm
1.800 mm
2.000 mm
2.500 mm
Standardausführungen · Gabellänge 1.150 mm
| Modell | Tragfähigkeit | Lastschwerpunkt | Gabellänge | Lastrollen | Gesamtbreite | Eigengewicht |
|---|---|---|---|---|---|---|
| OSE 1150S | 2.000 kg | 600 mm | 1.150 mm | Single | 540 mm | 66 kg |
| OSE 1150 | 2.500 kg | 600 mm | 1.150 mm | Tandem | 540 mm | 68 kg |
| OSE 1150 3T | 3.000 kg | 600 mm | 1.150 mm | Tandem | 540 mm | 77 kg |
| OSE 1150 VA | 2.000 kg | 600 mm | 1.150 mm | Tandem | 540 mm | 63 kg |
| OSE 1150 GA | 2.500 kg | 600 mm | 1.150 mm | Tandem | 540 mm | 62 kg |
Sonderlängen
| Modell | Tragfähigkeit | Lastschwerpunkt | Gabellänge | Lastrollen | Gesamtbreite | Eigengewicht |
|---|---|---|---|---|---|---|
| OSE 600 | 2.000 kg | 300 mm | 600 mm | Single | 540 mm | 55 kg |
| OSE 800 | 2.500 kg | 400 mm | 800 mm | Single | 540 mm | 59 kg |
| OSE 800T | 2.500 kg | 400 mm | 800 mm | Tandem | 540 mm | 60 kg |
| OSE 950 | 2.500 kg | 425 mm | 950 mm | Single | 540 mm | 62 kg |
| OSE 1300 | 2.500 kg | 650 mm | 1.300 mm | Tandem | 540 mm | 74 kg |
| OSE 1500 | 2.000 kg | 750 mm | 1.500 mm | Tandem | 540 mm | 82 kg |
| OSE 1800 | 2.000 kg | 900 mm | 1.800 mm | Tandem | 540 mm | 88 kg |
| OSE 2000 | 2.000 kg | 1.000 mm | 2.000 mm | Tandem | 540 mm | 105 kg |
| OSE 2500 | 2.000 kg | 1.250 mm | 2.500 mm | Tandem | 540 mm | 123 kg |
Gemeinsame Grunddaten der aufgeführten OSE-Ausführungen: Gabelhöhe max. 200 mm, Gabelhöhe min. 85 mm, Hub 115 mm und Lenkeinschlag 210°. Die Tabelle zeigt die Lastrollen als Single- bzw. Tandemausführung. Bereifungsmaterial und weitere Ausführungsdetails unterscheiden sich je nach Modell; weitere Bereifungsvarianten sind auf Anfrage möglich.
Spezialhubwagen
Für besondere Anforderungen.
Edelstahl & verzinktProdukte ansehen →
WiegehubwagenProdukte ansehen →
QuicklifthubwagenProdukt ansehen →
SonderbreitenProdukte ansehen →
Elektrische HubwagenProdukte ansehen →
Edelstahl & verzinkt
Für anspruchsvolle Einsatzbedingungen.
Die OSE-Serie ist auch als Edelstahl- und verzinkte Ausführung erhältlich. Beide Varianten basieren auf der bewährten Bauform der manuellen Hubwagen und unterscheiden sich unter anderem in Materialausführung und Tragfähigkeit.
Edelstahl-Ausführung

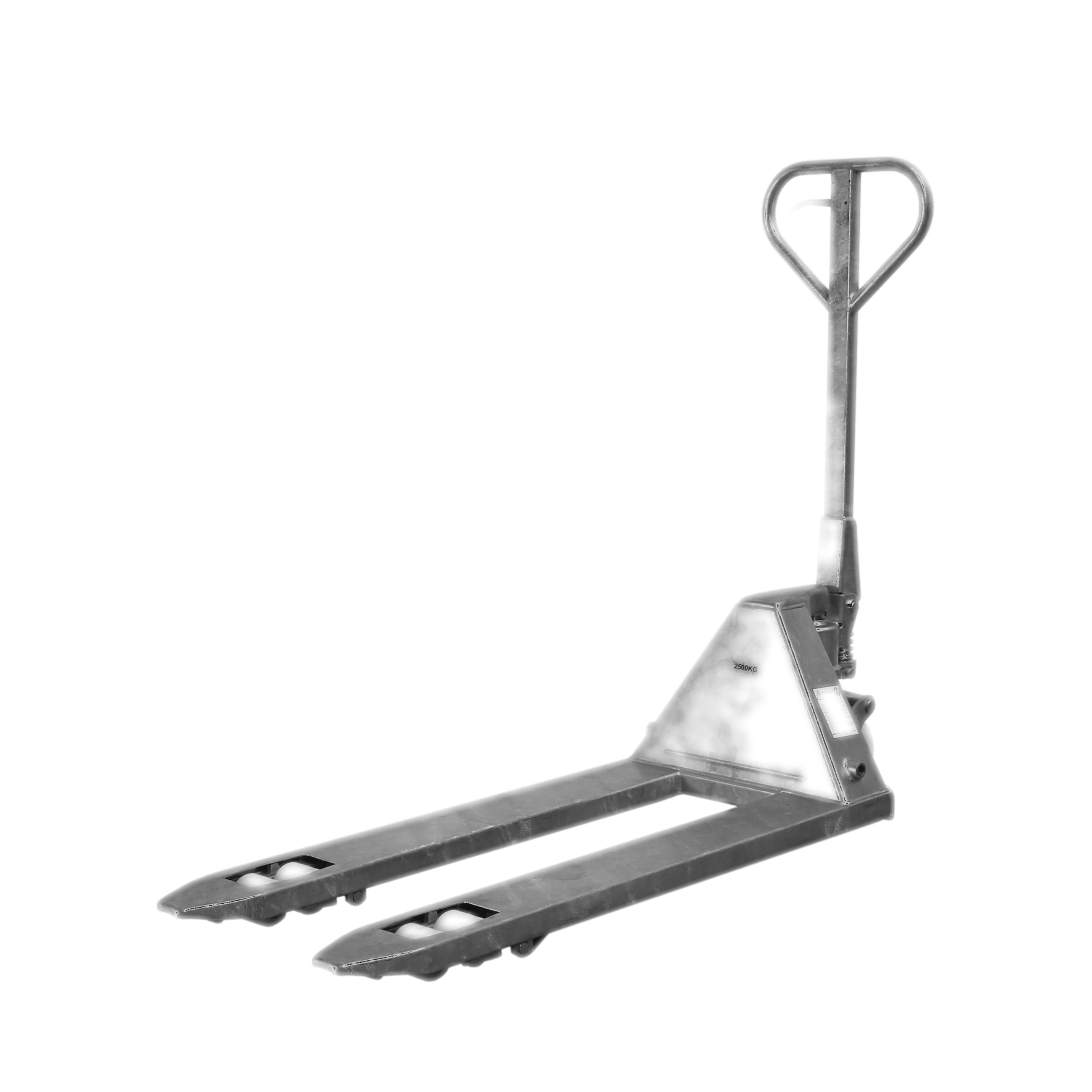

OSE 1150 VA
Manueller Hubwagen der OSE-Serie in Edelstahl-Ausführung für besondere Anforderungen an die Materialausführung.
Tragfähigkeit2.000 kg
Gabellänge1.150 mm
LastrollenTandem
Eigengewicht63 kg
Gabelhöhe85–200 mm
Gesamtbreite540 mm

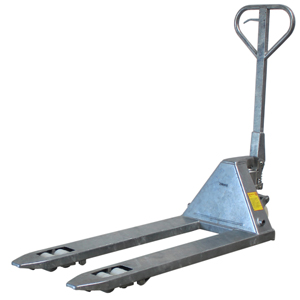

Verzinkte Ausführung
OSE 1150 GA
Manueller Hubwagen der OSE-Serie in verzinkter Ausführung als robuste Alternative für besondere Einsatzbedingungen.
Tragfähigkeit2.500 kg
Gabellänge1.150 mm
LastrollenTandem
Eigengewicht62 kg
Gabelhöhe85–200 mm
Gesamtbreite540 mm
Weitere Bereifungsvarianten sind auf Anfrage möglich.
Wiegehubwagen
Transportieren und wiegen in einem Arbeitsgang.
Die manuellen Wiegehubwagen der GHW- und WHW-Serie verbinden die klassische Hubwagenfunktion mit einer integrierten Gewichtserfassung. Alle aufgeführten Varianten besitzen eine maximale Hubkraft von 2.000 kg.

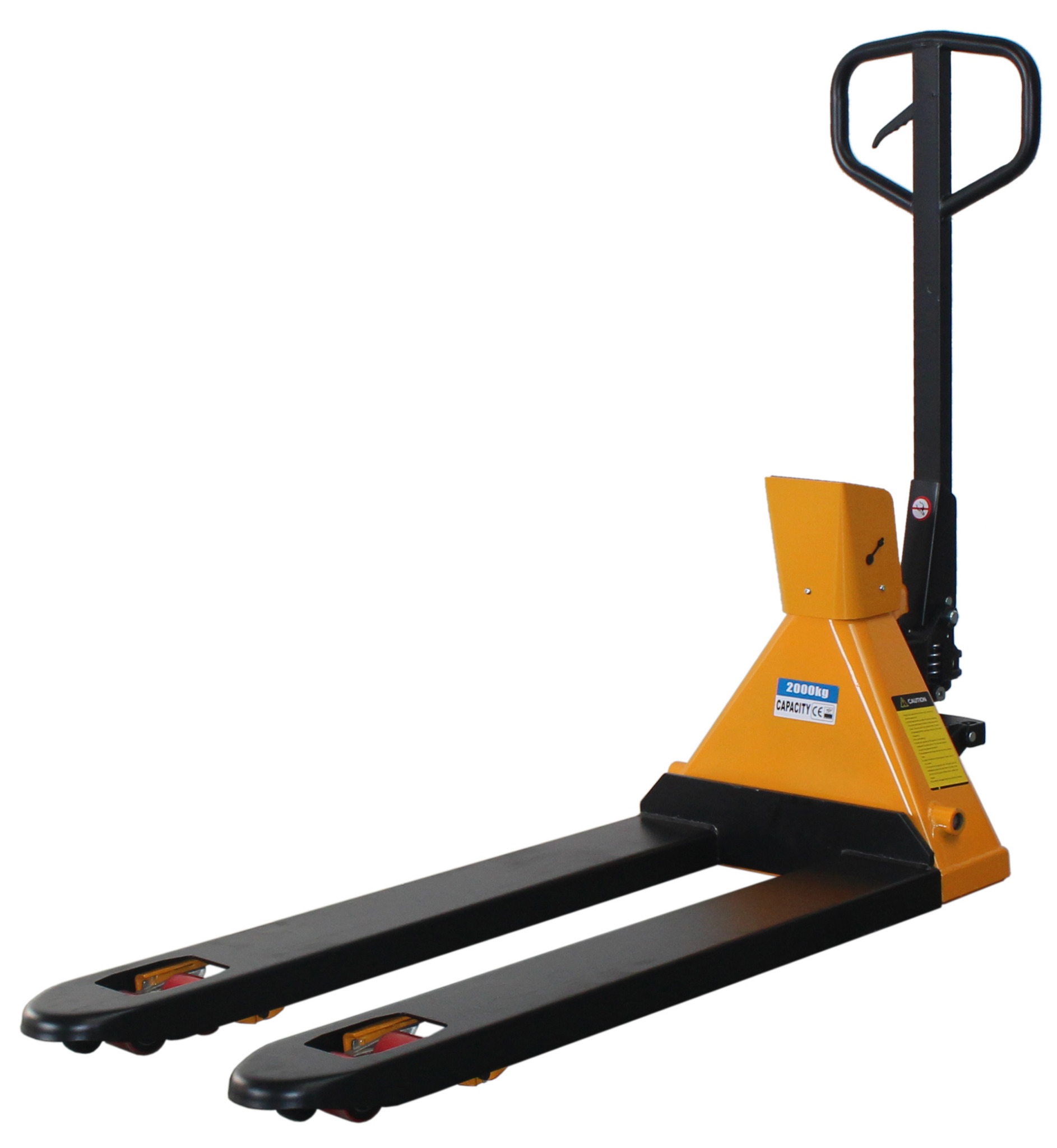

GHW-Serie
GHW 2000
Manueller Wiegehubwagen mit Display und Gewichtsanzeige.
Tragfähigkeit2.000 kg
Wiegegenauigkeit± 0,2 %
Wiegeschritte1 kg
Gabellänge1.150 mm
Gabelbreite außen560 mm
Eigengewicht114 kg
GHW-Serie · mit Drucker
GHWP 2000
Ausführung der GHW-Serie mit integriertem Drucker für die Gewichtsausgabe.
Tragfähigkeit2.000 kg
Wiegegenauigkeit± 0,2 %
Wiegeschritte1 kg
Gabellänge1.150 mm
Gabelbreite außen560 mm
Druckerja

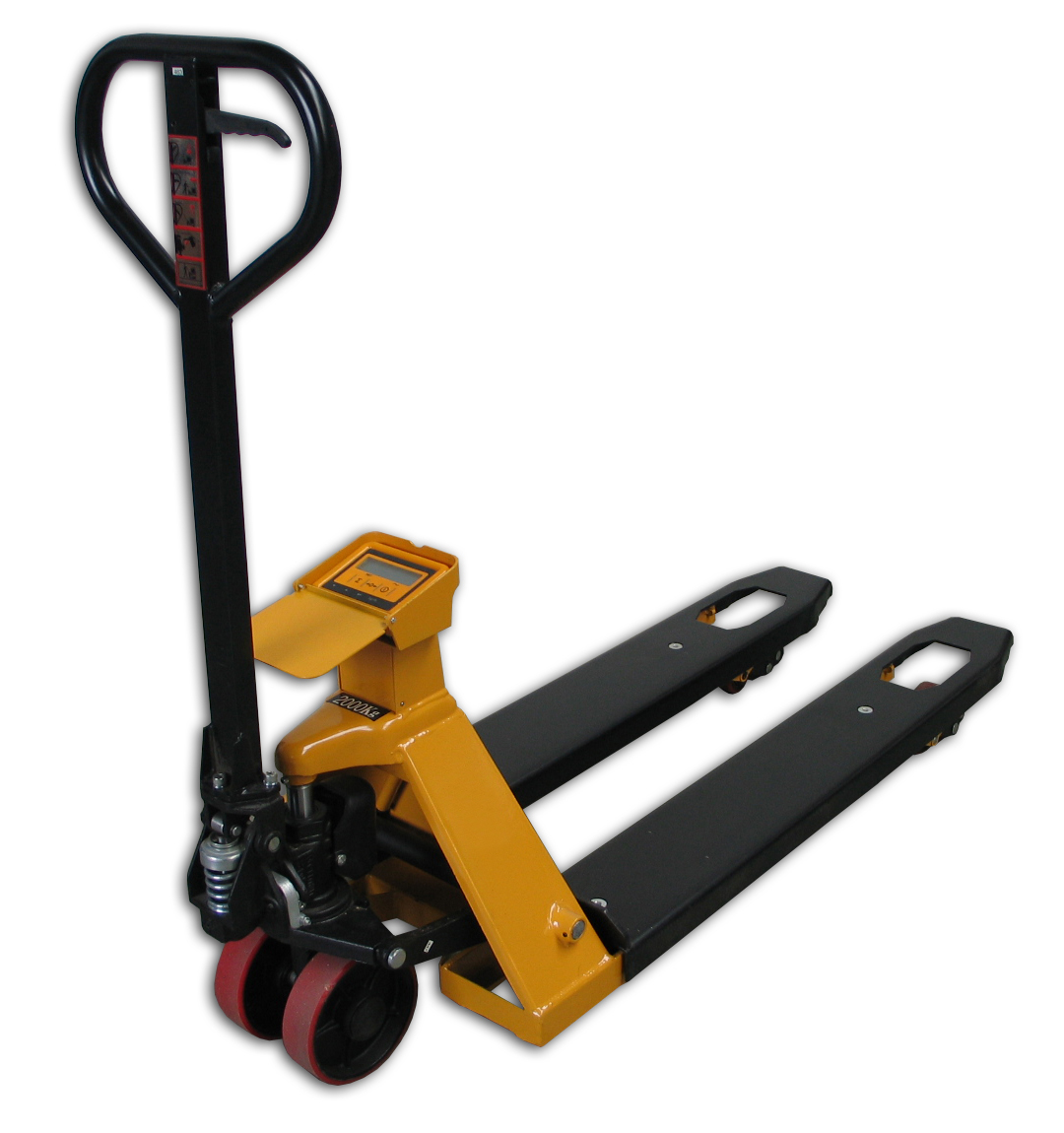

WHW-Serie
WHW 2000
Wiegehubwagen mit feineren Wiegeschritten und höherer Wiegegenauigkeit.
Tragfähigkeit2.000 kg
Wiegegenauigkeit± 0,1 %
Wiegeschritte0,2–1 kg
Gabellänge1.150 mm
Gabelbreite außen555 mm
Eigengewicht120 kg
WHW-Serie · mit Drucker
WHW 2000D
Ausführung der WHW-Serie mit Drucker und der präziseren Gewichtserfassung der WHW-Serie.
Tragfähigkeit2.000 kg
Wiegegenauigkeit± 0,1 %
Wiegeschritte0,2–1 kg
Gabellänge1.150 mm
Gabelbreite außen555 mm
Druckerja

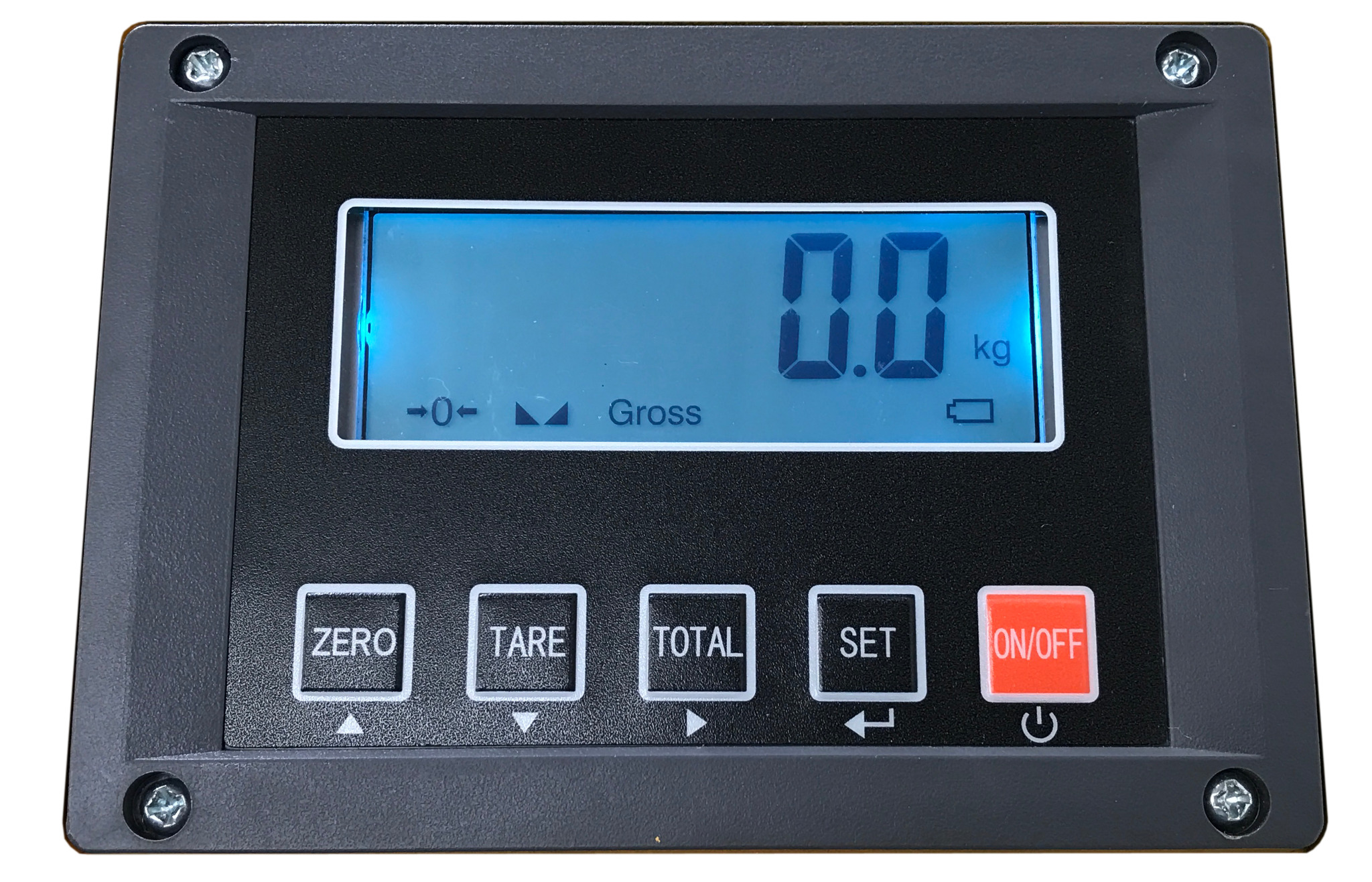

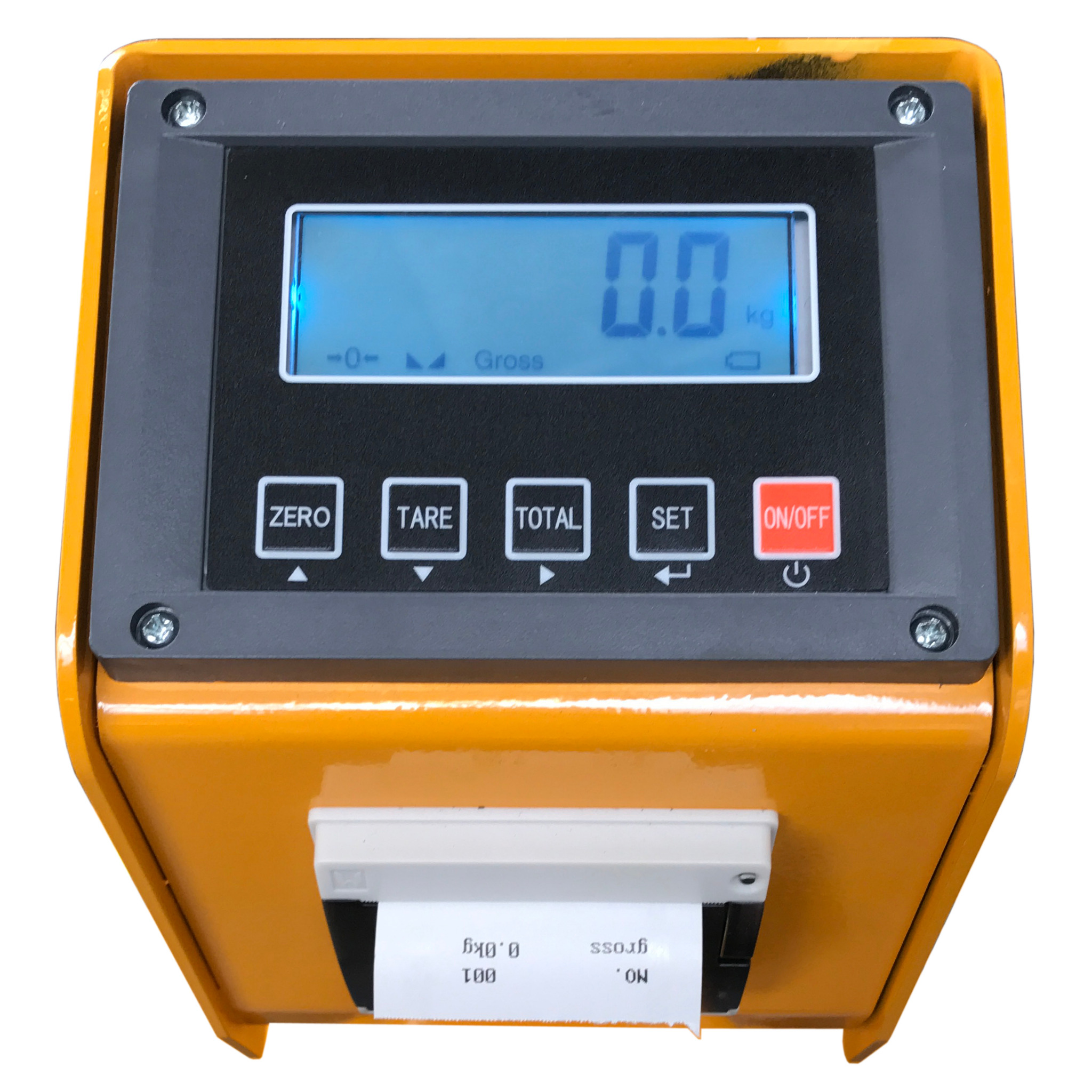

Display der GHW-Serie: gut ablesbare Gewichtsanzeige mit ZERO-, TARE-, TOTAL- und SET-Funktionen. Die Stromversorgung der GHW-Modelle erfolgt laut Datenblatt über Akku.
Weitere technische Daten und Ausführungsdetails finden Sie im Produktdatenblatt bzw. erhalten Sie auf Anfrage über unser Vertriebsteam.

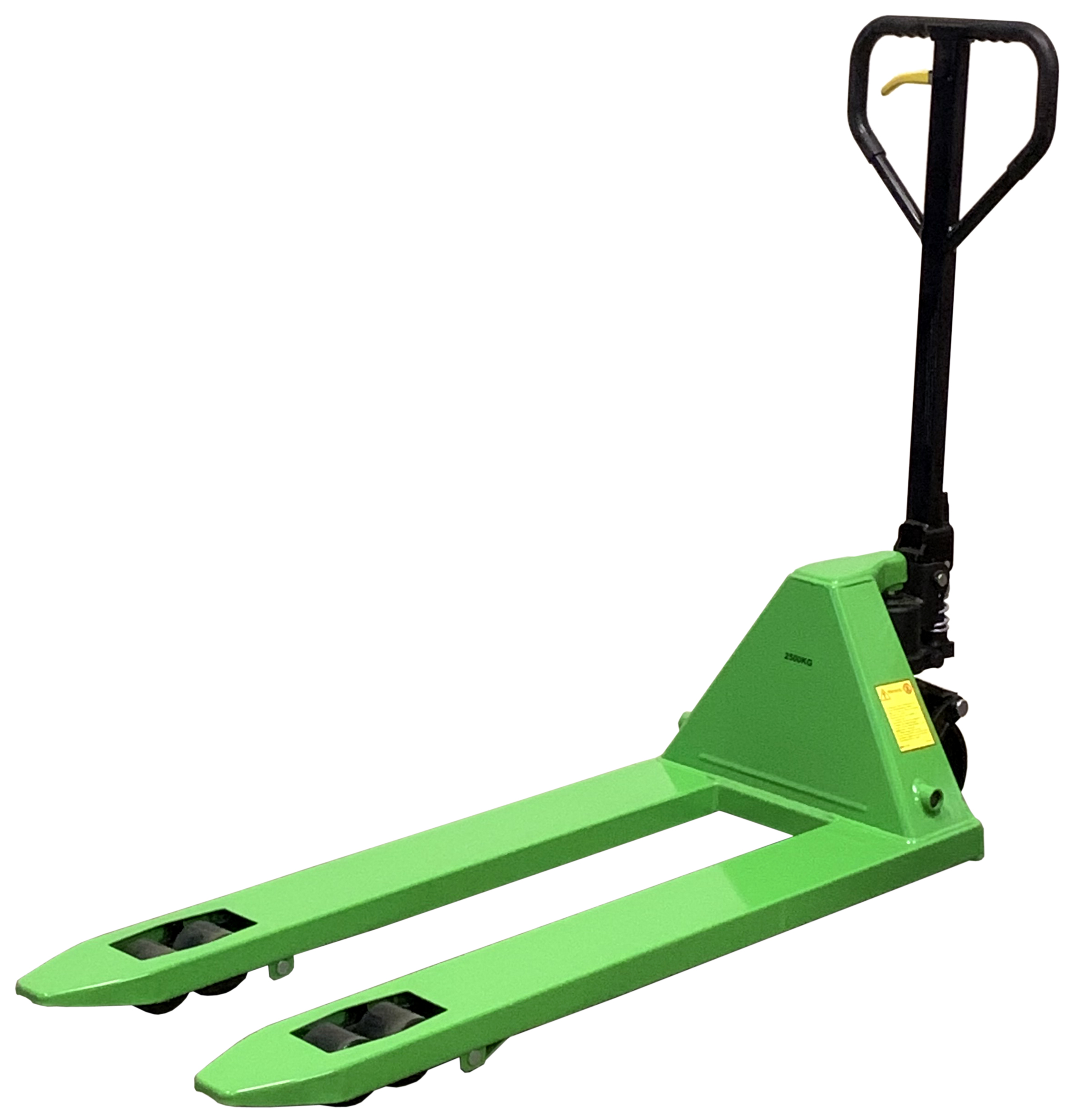

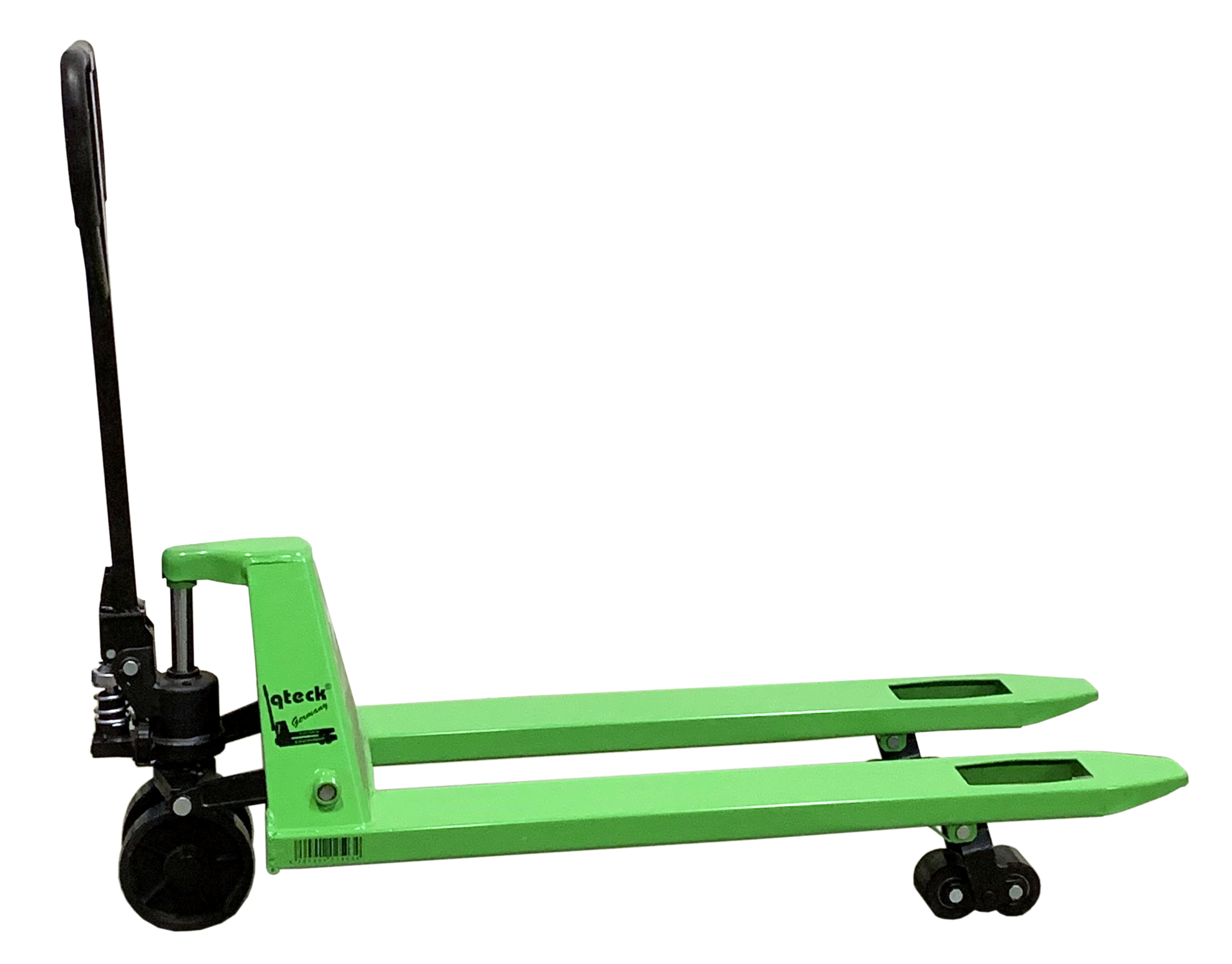

Quicklifthubwagen
OSE-QUICKLIFT – schneller anheben bei leichten Lasten.
Der OSE-QUICKLIFT kombiniert die bewährte Funktion eines manuellen Gabelhubwagens mit einer Quicklift-Hydraulik. Bis ca. 200 kg ermöglicht die Quickliftfunktion ein besonders schnelles Anheben; die maximale Hubkraft des Hubwagens beträgt 2.500 kg.
Manueller Hubwagen · Quickliftfunktion
OSE-QUICKLIFT
Für den professionellen Palettentransport mit zusätzlicher Quickliftfunktion bis ca. 200 kg. Die Ausführung verfügt über eine wartungsarme Hydraulikeinheit, Überlastventil, dosiertes Absenken sowie kugelgelagerte Lenk- und Lastrollen.
Tragfähigkeit2.500 kg
Quickliftfunktionbis ca. 200 kg
Gabellänge1.150 mm
Gesamtbreite540 mm
Gabelhöhe85–200 mm
Eigengewicht69 kg
Bereifungsvarianten
PU / PU Tandem · Gummi / PU Tandem
Weitere Bereifungsvarianten sind auf Anfrage möglich.
OSE-QUICKLIFT anfragen →
Lastrollen jeweils in Tandemausführung (2 Lenkrollen / 4 Lastrollen). Weitere technische Daten und Ausführungsdetails erhalten Sie über unser Vertriebsteam.

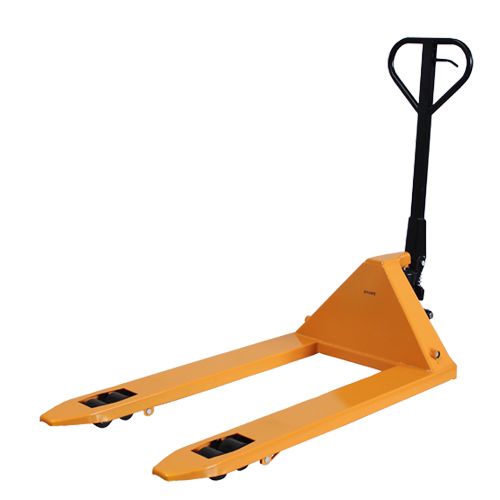

Sonderbreiten
OSE-Serie in schmalen und breiten Ausführungen.
Für Anwendungen, bei denen die Standardbreite nicht passt, stehen manuelle Hubwagen der OSE-Serie auch in Sonderbreiten zur Verfügung. Je nach Ausführung sind unterschiedliche Gabelbreiten, Gabellängen und Tragfähigkeiten erhältlich.
Manuelle Hubwagen · Sonderbreiten
OSE Sonderbreiten
Die Sonderbreiten ergänzen die OSE-Serie für spezielle Paletten- und Einsatzabmessungen. Verfügbar sind Ausführungen mit 450 mm bzw. 685 mm Gabelabstand außen sowie mit 800 mm oder 1.150 mm Gabellänge.
OSE Sonderbreiten anfragen →| Modell | Tragfähigkeit | Gabellänge | Gabelabstand außen | Gabelabstand innen | Lastrollen | Eigengewicht |
|---|---|---|---|---|---|---|
| OSE 685x1150 | 2.500 kg | 1.150 mm | 685 mm | 375 mm | Tandem (2/4) | 80 kg |
| OSE 450x1150 | 2.500 kg | 1.150 mm | 450 mm | 140 mm | Tandem (2/4) | 67 kg |
| OSE 450x800 | 2.000 kg | 800 mm | 450 mm | 140 mm | Single (2/2) | 62 kg |
Gemeinsame Grunddaten: Gabelhöhe 85–200 mm, Hub 115 mm und Lenkeinschlag 210°. Bereifung laut Datenblatt PU; weitere Bereifungsvarianten sind auf Anfrage möglich.
Elektrische Hubwagen
Elektrische Unterstützung für den täglichen Palettentransport.
Drei Ausführungen mit jeweils 1.500 kg Tragfähigkeit stehen für unterschiedliche Anforderungen zur Verfügung: VEP 1500Li und EMP 1500Li mit Lithium-Ionen-Batterie sowie der EMP 1500 mit Blei-Gel-Batterie.
Lithium-Ionen · 24 V

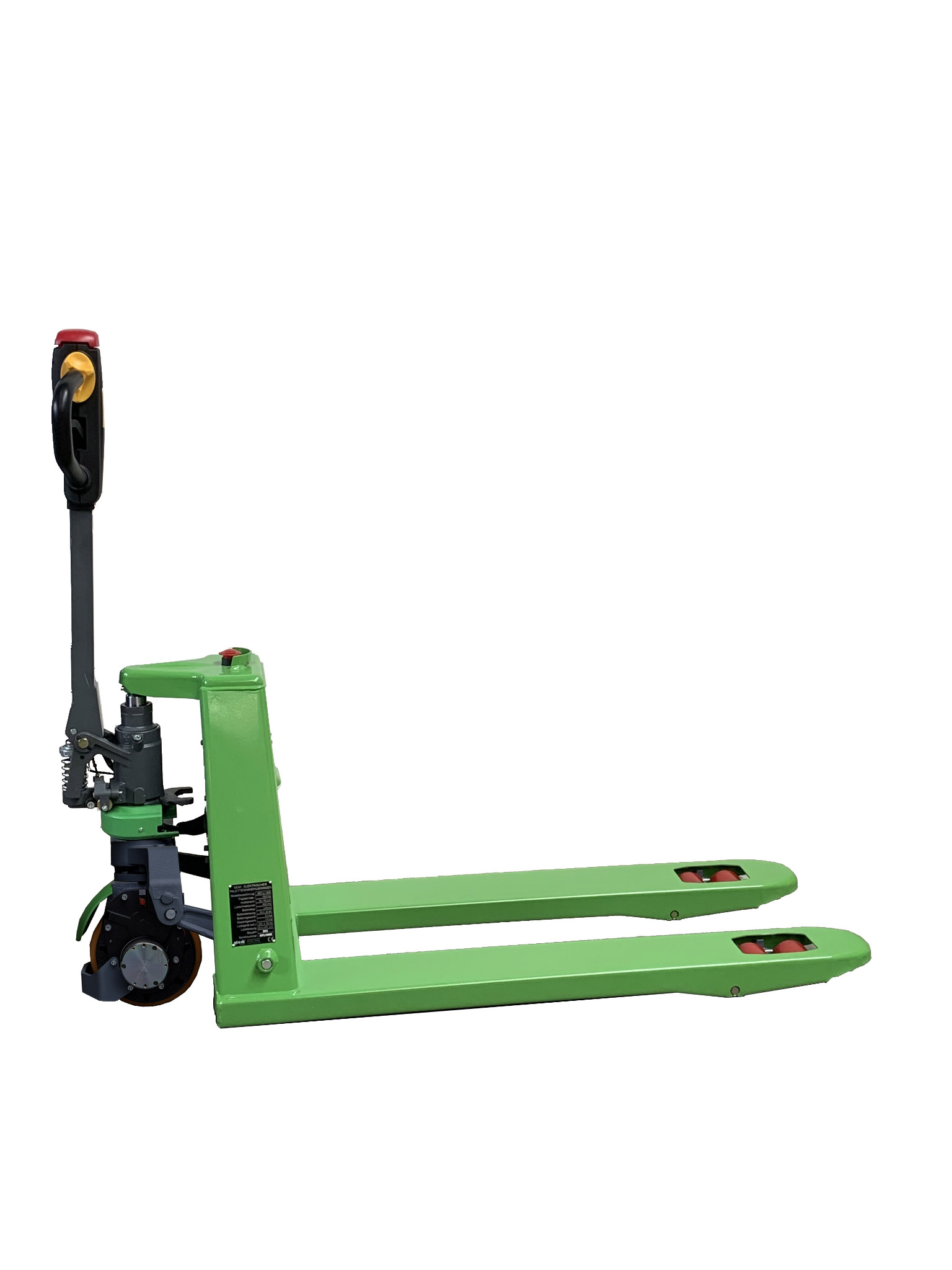

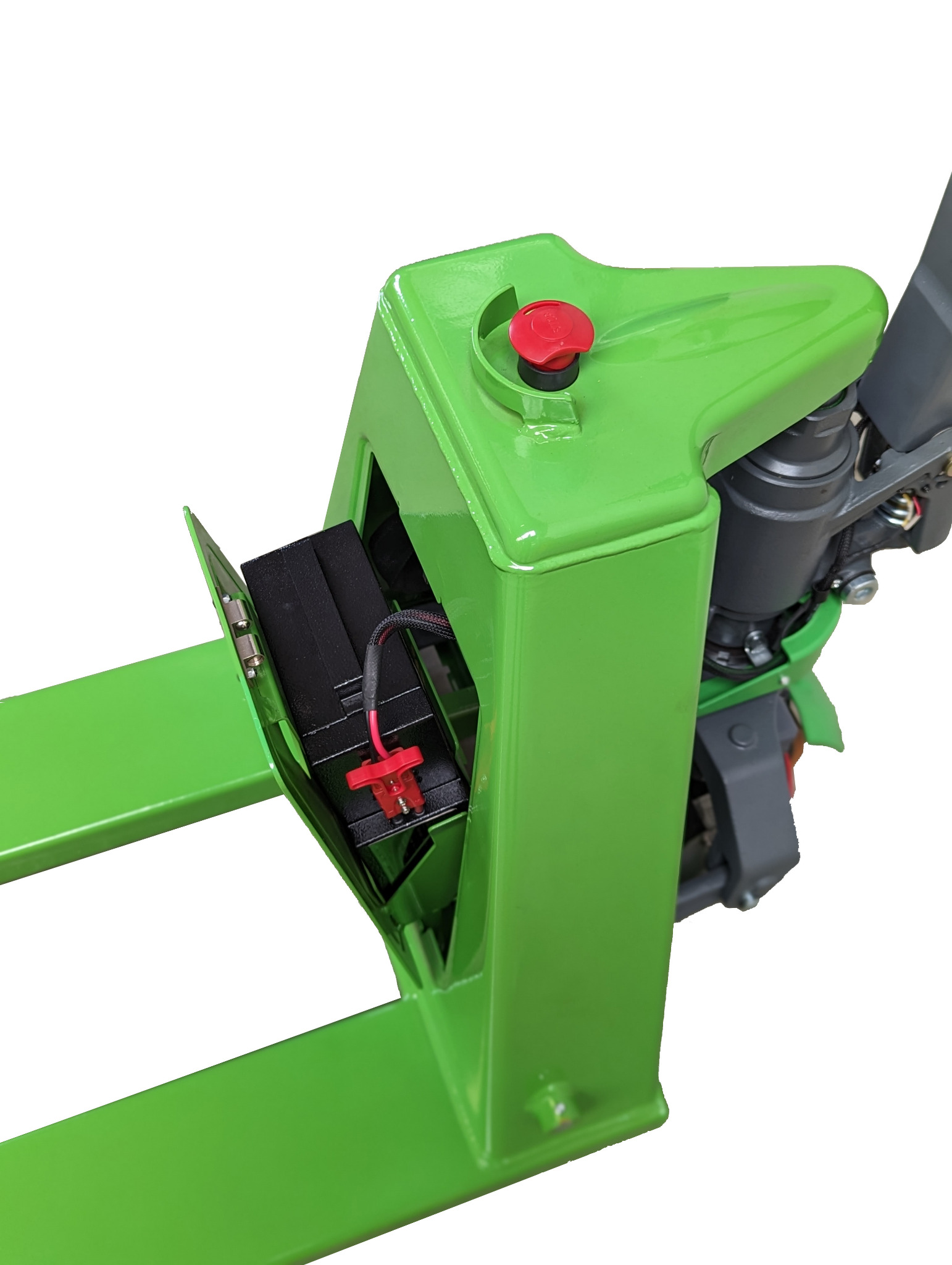

VEP 1500Li
Kompakter elektrischer Hubwagen mit Lithium-Ionen-Batterie für den innerbetrieblichen Palettentransport.
Tragfähigkeit1.500 kg
Gabellänge1.150 mm
Gesamtbreite550 mm
Eigengewicht114 kg
Batterie24 V · 20 Ah Li-Ion
Gabelhöhe80–190 mm

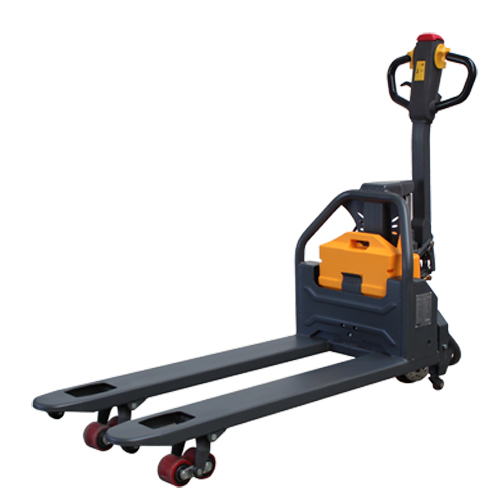

Lithium-Ionen · 48 V

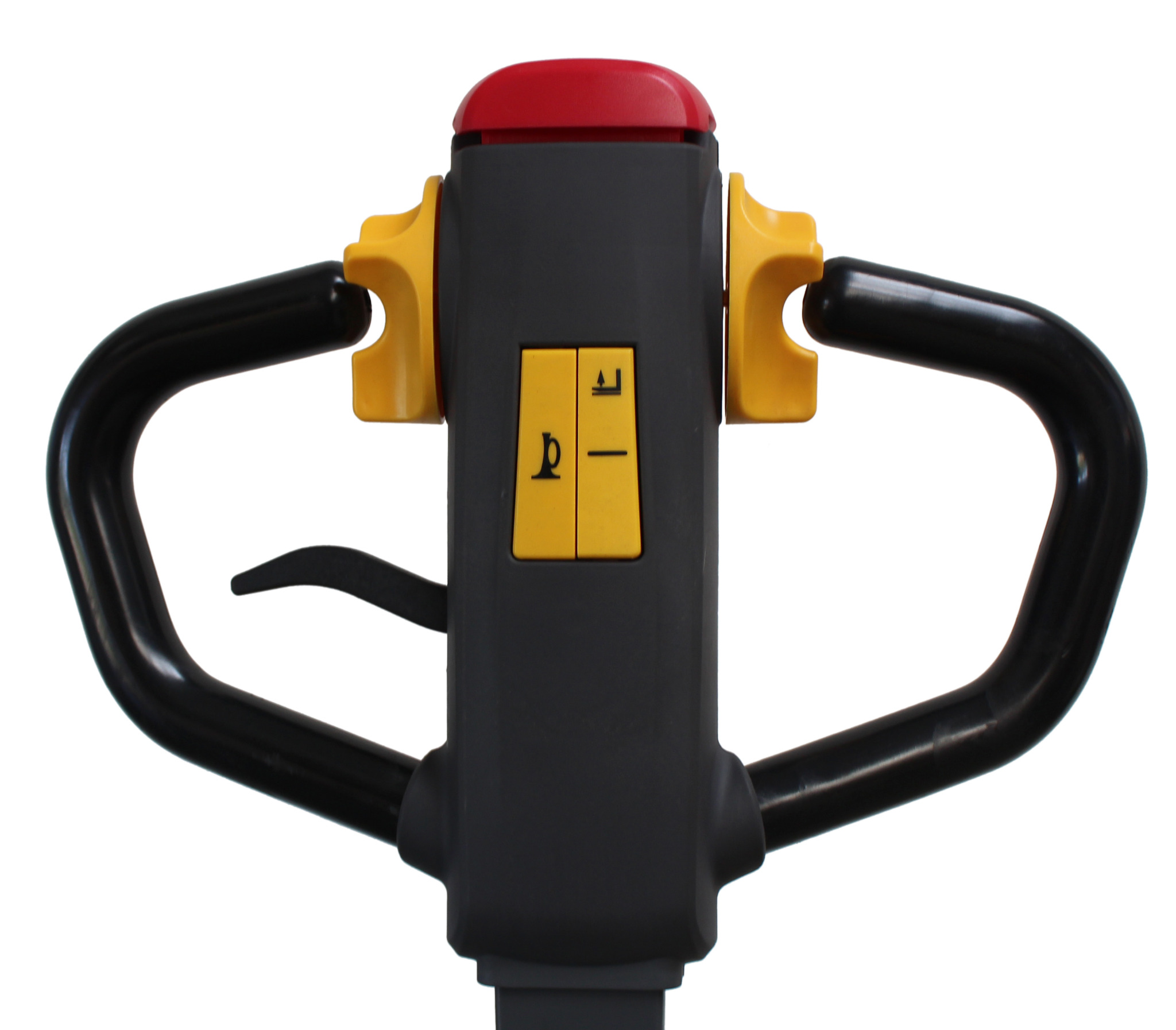

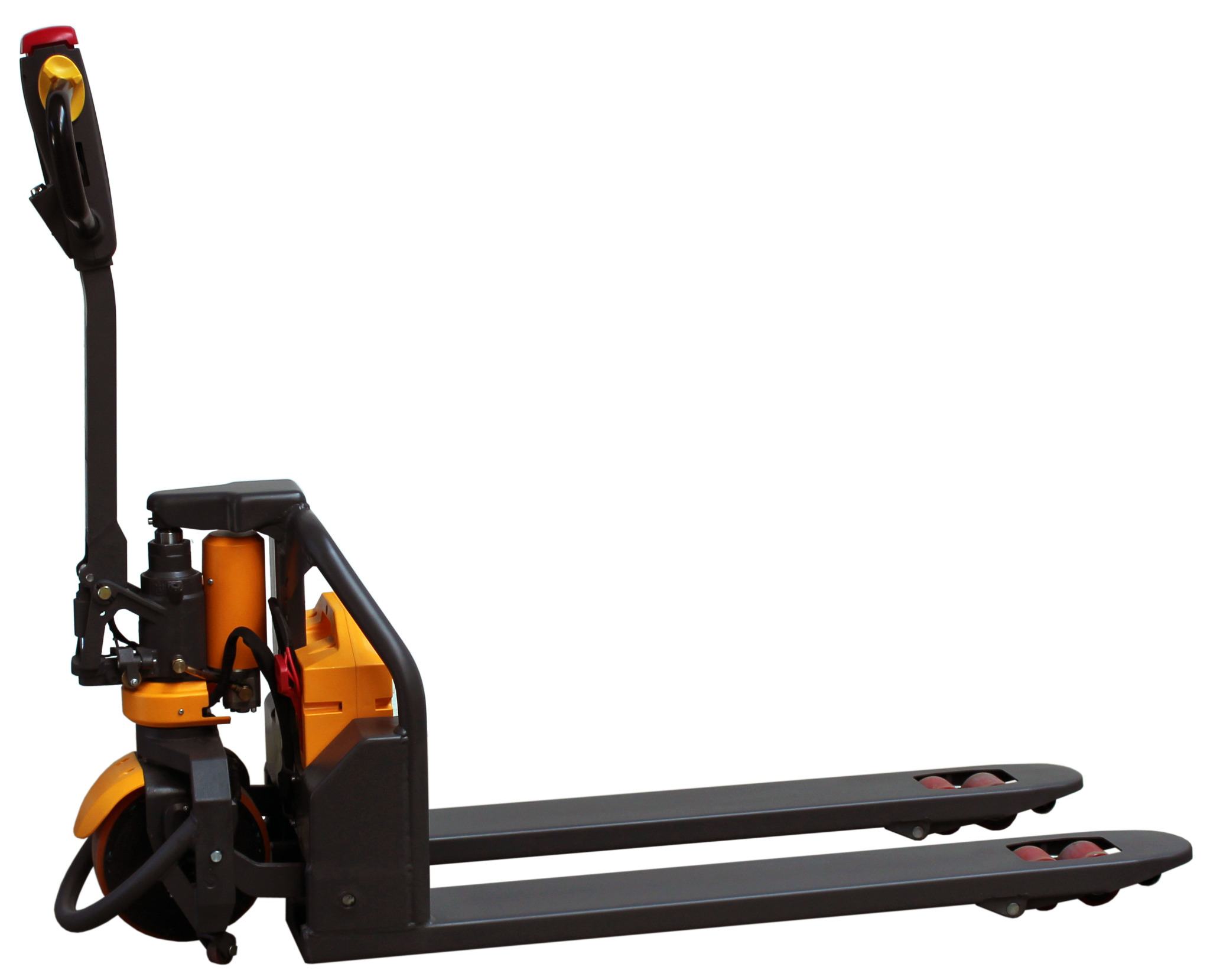

EMP 1500Li
Elektrischer Hubwagen mit Lithium-Ionen-Batterie und elektrischer Fahrunterstützung für den professionellen Einsatz.
Tragfähigkeit1.500 kg
Gabellänge1.150 mm
Gesamtbreite550 mm
Eigengewicht136 kg
Batterie48 V · 20 Ah Li-Ion
Gabelhöhe80–190 mm

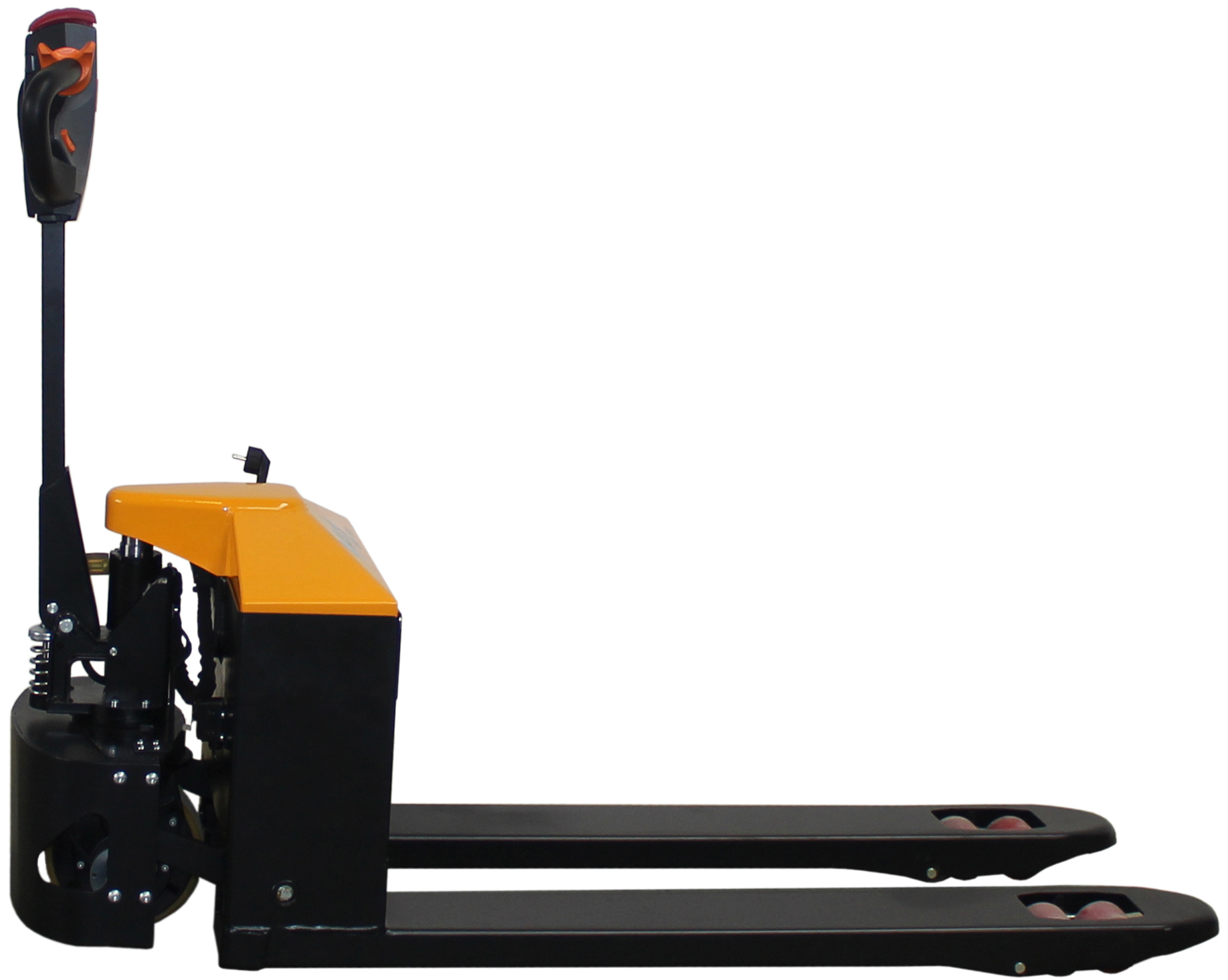

Blei-Gel · 24 V
EMP 1500
Elektrischer Hubwagen mit Blei-Gel-Batterie und 1.500 kg Tragfähigkeit für den innerbetrieblichen Transport.
Tragfähigkeit1.500 kg
Gabellänge1.150 mm
Gesamtbreite550 mm
Eigengewicht210 kg
Batterie2 × 12 V · 65 Ah Blei-Gel
Gabelhöhe85–195 mm
Alle drei Ausführungen besitzen laut Datenblatt eine Tragfähigkeit von 1.500 kg und eine Gabellänge von 1.150 mm. Weitere technische Details erhalten Sie über unser Vertriebsteam.
Hochhubwagen
Drei Antriebskonzepte.
Eine passende Lösung.
Von der vollständig manuellen Ausführung über elektrisches Heben bis zum vollelektrischen Fahr- und Hubantrieb: Die HHM-, HSE- und HME-Serie decken unterschiedliche Anforderungen beim Heben und Stapeln ab.
HHM-SerieManuelle Hochhubwagen
HSE-SerieSemi-elektrische Hochhubwagen
HME-SerieVollelektrische Hochhubwagen

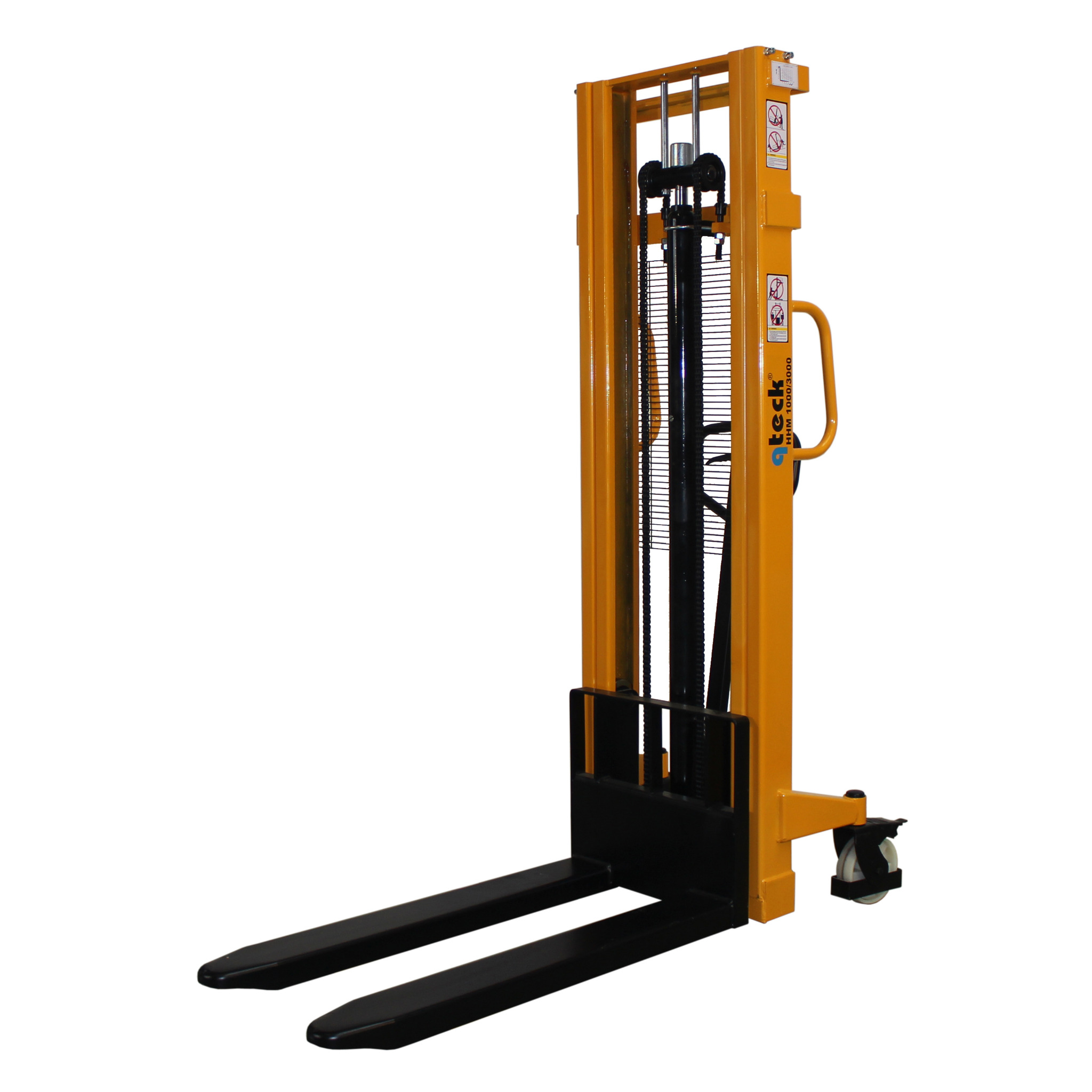

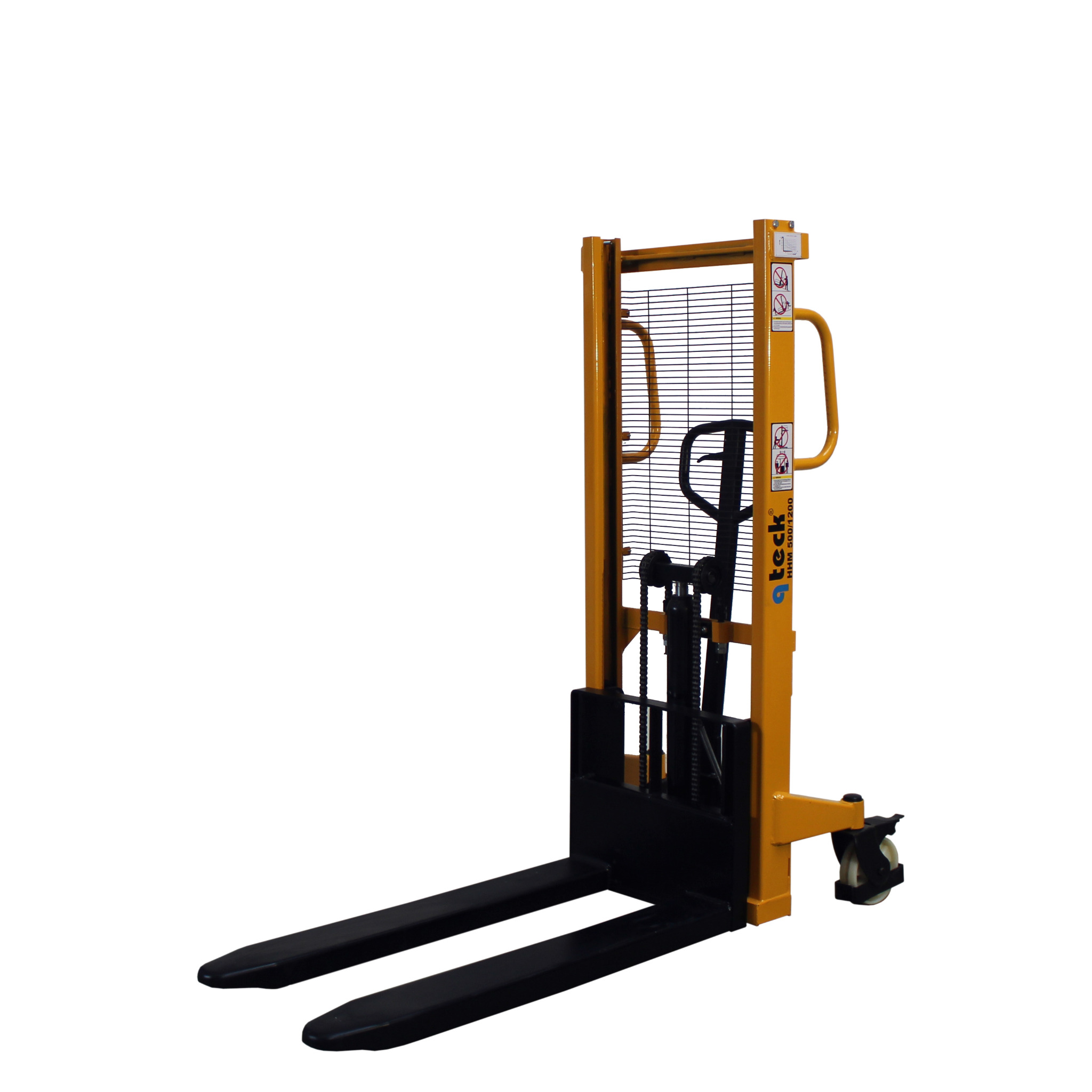

Manuelle Hochhubwagen
HHM-Serie
Robuste manuelle Hochhubwagen zum Heben, Stapeln und Positionieren. Die Serie reicht von der kompakten 500-kg-Ausführung bis zu Modellen mit 1.500 kg Tragfähigkeit und Hubhöhen bis 3.000 mm.
Tragfähigkeit500–1.500 kg
Hubhöhe1.200–3.000 mm
Gabellänge1.150 mm
Bedienungmanuell
| Modell | Tragfähigkeit | Hubhöhe | Freihub | Gesamtbreite | Gabellänge |
|---|---|---|---|---|---|
| HHM 500/1200 | 500 kg | 1.200 mm | 1.200 mm | 700 mm | 1.150 mm |
| HHM 1000/1550 | 1.000 kg | 1.550 mm | 1.550 mm | 700 mm | 1.150 mm |
| HHM 1500/1550 | 1.500 kg | 1.550 mm | 1.550 mm | 700 mm | 1.150 mm |
| HHM 1000/2500 | 1.000 kg | 2.500 mm | 400 mm | 700 mm | 1.150 mm |
| HHM 1500/2500 | 1.500 kg | 2.500 mm | 400 mm | 700 mm | 1.150 mm |
| HHM 1000/3000 | 1.000 kg | 3.000 mm | 400 mm | 700 mm | 1.150 mm |
Bereifung laut Datenblatt: Nylon. Senkgeschwindigkeit dosierbar.
Semi-elektrische Hochhubwagen

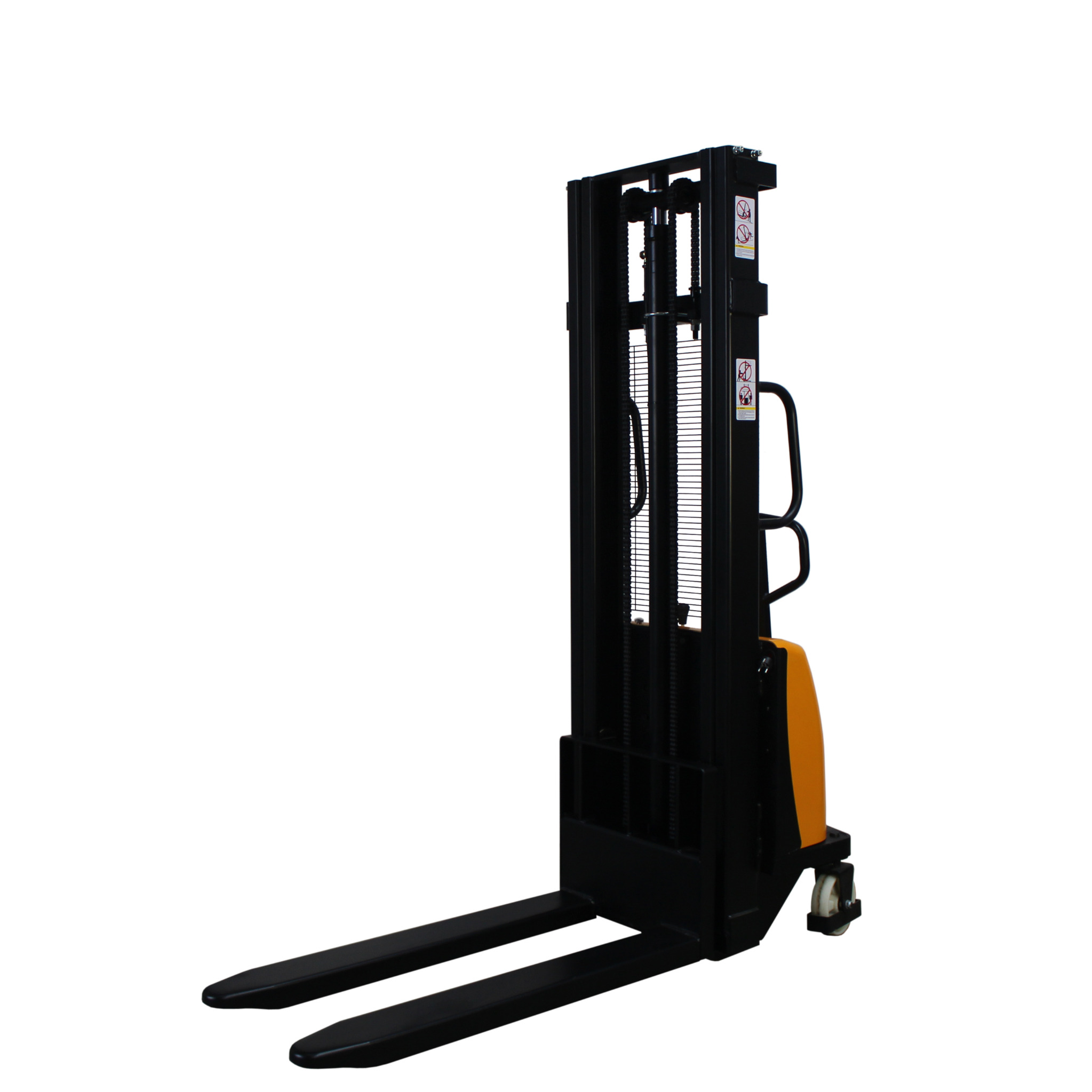

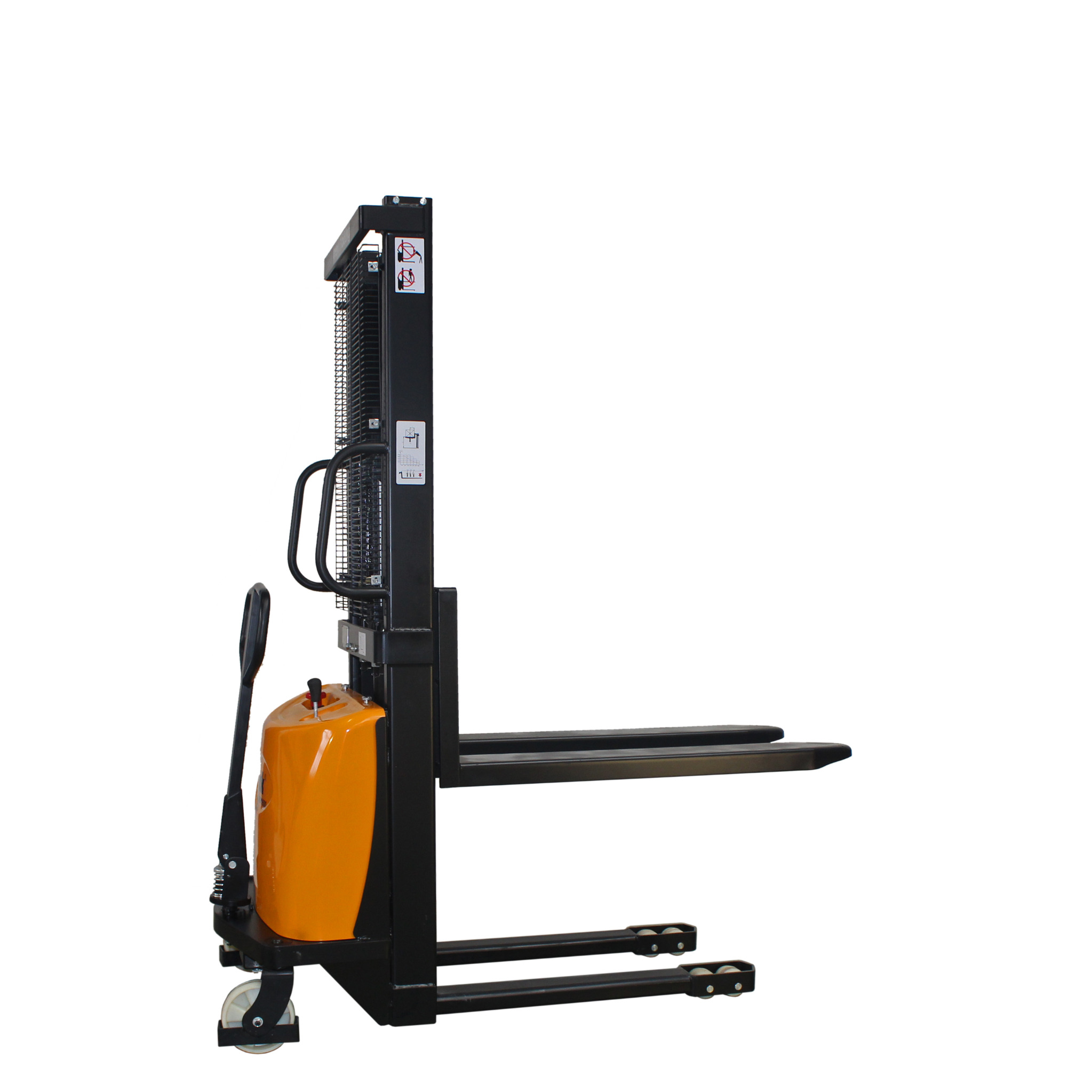

HSE-Serie
Bei der HSE-Serie erfolgt das Heben elektrisch, während das Gerät manuell verfahren wird. Vier Ausführungen bieten Tragfähigkeiten bis 1.500 kg und Hubhöhen bis 3.500 mm.
Tragfähigkeit1.000–1.500 kg
Hubhöhe1.600–3.500 mm
Hubmotor1,6 kW
Hubantriebelektrisch
| Modell | Tragfähigkeit | Hubhöhe | Batterie | Hubmotor | Eigengewicht |
|---|---|---|---|---|---|
| HSE 1500/1600 | 1.500 kg | 1.600 mm | 12 V / 115 Ah | 1,6 kW | 365 kg |
| HSE 1500/2500 | 1.500 kg | 2.500 mm | 12 V / 115 Ah | 1,6 kW | 378 kg |
| HSE 1500/3000 | 1.500 kg | 3.000 mm | 12 V / 115 Ah | 1,6 kW | 397 kg |
| HSE 1000/3500 | 1.000 kg | 3.500 mm | 12 V / 100 Ah | 1,6 kW | 405 kg |
Bereifung laut Datenblatt: Nylon. Ladegerät intern; Senkgeschwindigkeit dosierbar.

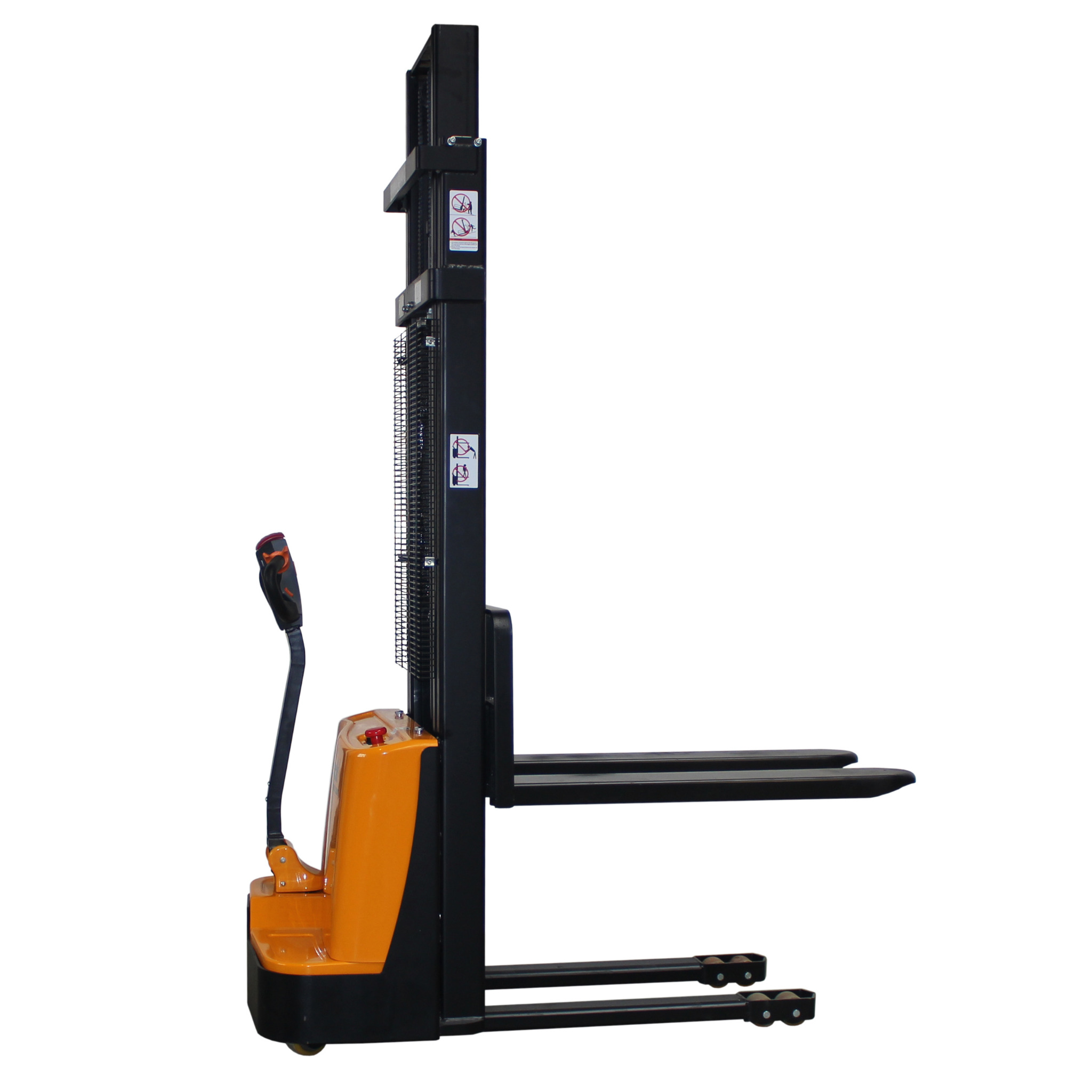

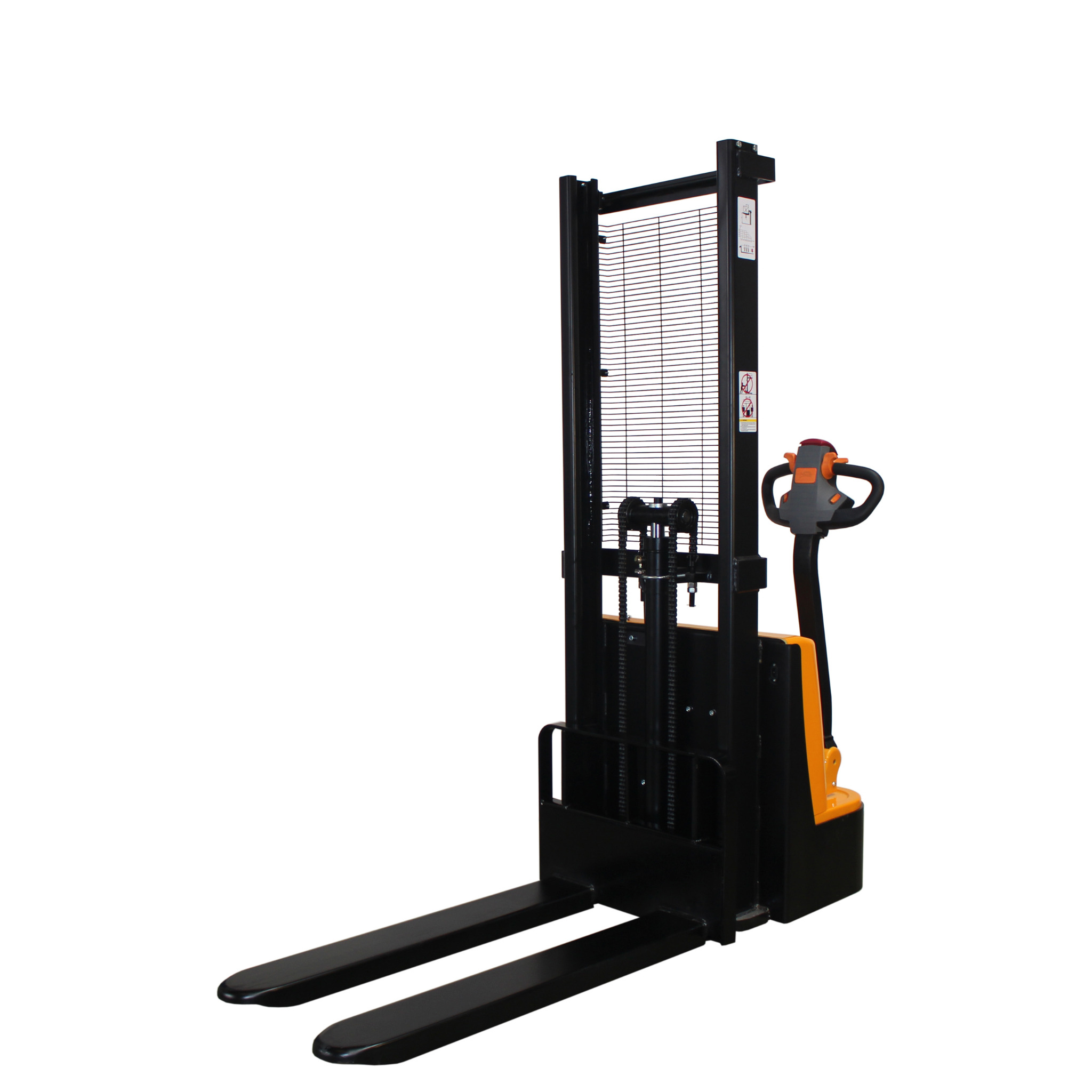

Vollelektrische Hochhubwagen
HME-Serie
Die HME-Serie kombiniert elektrisches Heben mit elektrischem Fahrantrieb. Sechs Varianten decken Tragfähigkeiten von 1.000 bis 1.500 kg und Hubhöhen von 1.600 bis 3.500 mm ab.
Tragfähigkeit1.000–1.500 kg
Hubhöhe1.600–3.500 mm
Hubmotor2,0 kW
Fahrmotor0,75 kW
| Modell | Tragfähigkeit | Hubhöhe | Fahrgeschwindigkeit | Batterie | Eigengewicht |
|---|---|---|---|---|---|
| HME 1000/1600 | 1.000 kg | 1.600 mm | 4,0 km/h | 2 × 12 V / 120 Ah | 485 kg |
| HME 1500/1600 | 1.500 kg | 1.600 mm | 4,0 km/h | 2 × 12 V / 120 Ah | 506 kg |
| HME 1000/2500 | 1.000 kg | 2.500 mm | 4,0 km/h | 2 × 12 V / 120 Ah | 512 kg |
| HME 1500/2500 | 1.500 kg | 2.500 mm | 4,0 km/h | 2 × 12 V / 120 Ah | 533 kg |
| HME 1000/3000 | 1.000 kg | 3.000 mm | 4,0 km/h | 2 × 12 V / 120 Ah | 533 kg |
| HME 1000/3500 | 1.000 kg | 3.500 mm | 4,0 km/h | 2 × 12 V / 120 Ah | 555 kg |
Betriebsspannung laut Datenblatt: 24 V. Bereifung: PU. Hubgeschwindigkeit 0,1–0,2 m/s, Senkgeschwindigkeit 0,10–0,12 m/s.

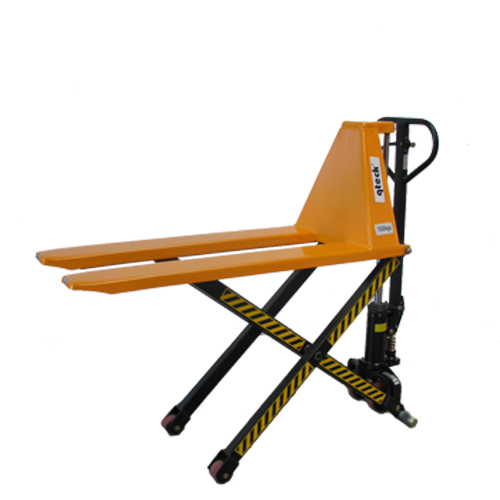

Scherenhubwagen · SHW-Serie
Manuell oder semi-elektrisch.
Die SHW-Serie verbindet den Palettentransport mit dem Anheben auf eine ergonomische Arbeitshöhe. Dafür stehen manuelle und semi-elektrische Ausführungen zur Verfügung.
Manuelle Scherenhubwagen
SHW-Serie · manuell
Manuelles Heben für flexible Einsätze. Die Serie umfasst die Modelle SHW 1000 und SHW 1500.
Manuelle SHW anfragen →
Semi-elektrische Scherenhubwagen
SHW-E-Serie
Elektrisch unterstütztes Heben für wiederkehrende Hebe- und Positionieraufgaben.
SHW-E-Serie anfragen →Technische Daten · manuelle SHW-Serie
| Modell | Tragfähigkeit | Lastschwerpunkt | Radstand | Gabelhöhe max. | Gabelhöhe min. | Gabelzinkenmaße | Eigengewicht |
|---|---|---|---|---|---|---|---|
| SHW 1000 | 1.000 kg | 600 mm | 1.140 mm | ca. 820 mm | 85 mm | 1.140 × 165 × 50 mm | 88 kg |
| SHW 1500 | 1.500 kg | 600 mm | 1.130 mm | ca. 810 mm | 85 mm | 1.100 × 165 × 50 mm | 101 kg |
Technische Daten · semi-elektrische SHW-E-Serie
| Modell | Tragfähigkeit | Lastschwerpunkt | Radstand | Gabelhöhe max. | Gabelhöhe min. | Gabelzinkenmaße | Batterie | Hubmotor | Eigengewicht |
|---|---|---|---|---|---|---|---|---|---|
| SHW 1000E | 1.000 kg | 600 mm | 1.300 mm | ca. 820 mm | 85 mm | 1.190 × 165 × 50 mm | 12 V / 64 Ah | 0,8 kW | 142 kg |
| SHW 1500E | 1.500 kg | 600 mm | 1.150 mm | ca. 830 mm | 88 mm | 1.095 × 160 × 45 mm | 12 V / 64 Ah | 0,8 kW | 134 kg |
Minilifter
Kompakt positionieren.
Minilifter eignen sich zum Aufnehmen, Heben und Positionieren kleinerer Lasten. qteck bietet manuelle und semi-elektrische Ausführungen.

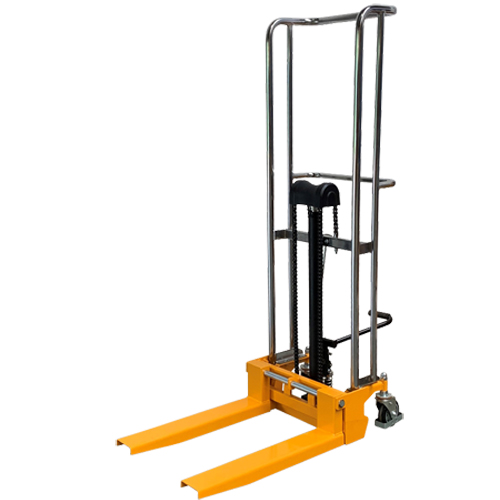

Manuelle Minilifter
MM-Serie & AL181
Die weiterhin geführten manuellen Modelle für unterschiedliche Hubhöhen und Lasten.
Manuelle Minilifter anfragen →

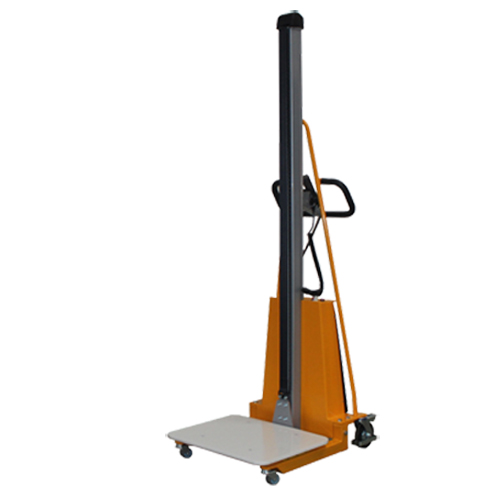

Semi-elektrische Minilifter

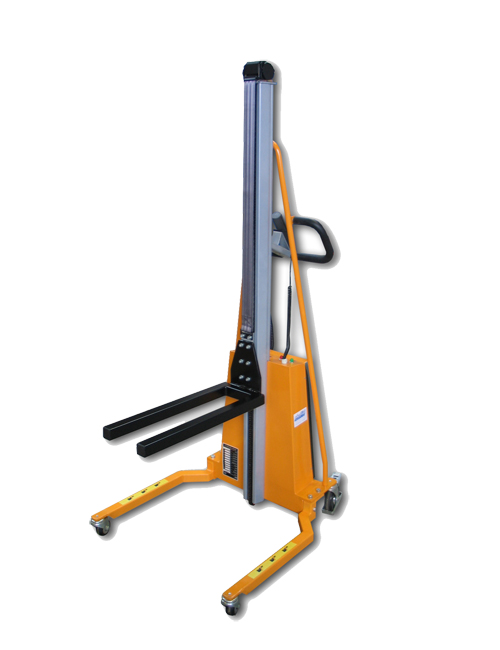

ESM-Serie
Elektrisch unterstütztes Heben mit verschiedenen Plattform- und Gabelausführungen.
Optionales Zubehör für ESM 100 / 150 / 150SRollendornRollengabelV-BlockRollenbahnDrehspindel
ESM-Serie anfragen →
Technische Daten · manuelle Minilifter
| Modell | Tragfähigkeit | Lastschwerpunkt | max. Hubhöhe | Eigengewicht | Lastaufnahmemittel |
|---|---|---|---|---|---|
| MM 200 | 200 kg | 230 mm | 1.500 mm | 58 kg | Plattform |
| MM 400-850 | 400 kg | 325 mm | 850 mm | 70 kg | Gabelzinken |
| MM 400-1500 | 400 kg | 325 mm | 1.500 mm | 82 kg | Gabelzinken |
| AL 181 | 181 kg | 285 mm | 2.500 mm | 60 kg | Gabelzinken |
ML 120 und ML 500 sind bewusst nicht aufgeführt.
Technische Daten · ESM-Serie
| Modell | Tragfähigkeit | max. Hubhöhe | Plattform | Batterie | Hubmotor | Eigengewicht |
|---|---|---|---|---|---|---|
| ESM 100 | 100 kg | 1.700 mm | 470 × 600 mm | 2 × 12 V / 12 Ah | 0,6 kW | 58 kg |
| ESM 150 | 150 kg | 1.500 mm | 470 × 600 mm | 2 × 12 V / 12 Ah | 0,6 kW | 55 kg |
| ESM 150S | 150 kg | 2.000 mm | 470 × 600 mm | 2 × 12 V / 12 Ah | 0,6 kW | 68 kg |
| ESM 400 | 400 kg | 1.500 mm | 655 × 582 mm | 12 V / 32 Ah | 0,8 kW | 122 kg |
| ESM 250FG | 250 kg | 1.440 mm | – | 12 V / 60 Ah | 0,8 kW | 230 kg |
Hubtische · SHT-Serie
Eine Serie für unterschiedliche Lasten.
Die mobilen manuellen Scherenhubtische der SHT-Serie reichen vom SHT150 bis zum SHT1500 und unterscheiden sich insbesondere in Tragfähigkeit, Hubhöhe und Tischgröße.
SHT-Serie
SHT150
Kompakte Ausführung der Baureihe.
SHT-Serie
SHT1500
Größere Ausführung der Baureihe für höhere Traglasten und größere Tischabmessungen.
Technische Daten · SHT-Serie
| Modell | Tragfähigkeit | Hubhöhe max. | Plattform min. | Plattform max. | Hub | Plattform L × B | Eigengewicht |
|---|---|---|---|---|---|---|---|
| SHT 150 | 150 kg | 700 mm | 225 mm | 700 mm | 475 mm | 740 × 450 mm | 44 kg |
| SHT 300 | 300 kg | 900 mm | 340 mm | 900 mm | 560 mm | 855 × 500 mm | 81 kg |
| SHT 500 | 500 kg | 900 mm | 340 mm | 900 mm | 560 mm | 855 × 500 mm | 87 kg |
| SHT 1000 | 1.000 kg | 1.000 mm | 420 mm | 1.000 mm | 580 mm | 1.000 × 510 mm | 115 kg |
| SHT 1500 | 1.500 kg | 1.000 mm | 420 mm | 1.000 mm | 580 mm | 1.200 × 800 mm | 140 kg |
Alle Modelle mit einfachem Scherentyp. Technische Angaben gemäß qteck Datenblatt der SHT-Serie.
Prismenhubwagen
PHW-Serie
Prismenhubwagen zum Aufnehmen und Transportieren von Rollen. Die Ausführungen unterscheiden sich insbesondere durch den geeigneten Rollendurchmesser und die Gerätebreite.
PHW-Serie
PHW 6/10 · PHW 8/12 · PHW 12/16
Manuelle Prismenhubwagen mit 2.000 kg Tragfähigkeit für unterschiedliche Rollendurchmesser.
Technische Daten · PHW-Serie
| Technische Daten | PHW 6/10 | PHW 8/12 | PHW 12/16 |
|---|---|---|---|
| Tragfähigkeit | 2.000 kg | 2.000 kg | 2.000 kg |
| Lastschwerpunkt | 500 mm | 500 mm | 500 mm |
| Für Rollen-Ø | 600–1.000 mm | 800–1.200 mm | 1.200–1.600 mm |
| Eigengewicht | 110 kg | 121 kg | 142 kg |
| Bereifungsvarianten | PU | PU | PU |
| Räder vorne | 180 × 50 mm | 180 × 50 mm | 180 × 50 mm |
| Räder hinten | 80 × 70 mm | 80 × 70 mm | 80 × 70 mm |
| Anzahl vorne / hinten | 2 / 4 | 2 / 4 | 2 / 4 |
| Spurweite vorne | 120 mm | 120 mm | 120 mm |
| Spurweite hinten | 740 mm | 790 mm | 870 mm |
| Gabelhöhe max. | 85 mm | 85 mm | 85 mm |
| Gabelhöhe min. | 190 mm | 190 mm | 190 mm |
| Hub | 105 mm | 105 mm | 105 mm |
| Höhe Deichsel | 1.250 mm | 1.250 mm | 1.250 mm |
| Höhe ohne Deichsel | 410 mm | 410 mm | 410 mm |
| Gesamtlänge | 1.535 mm | 1.535 mm | 1.535 mm |
| Länge ohne Gabel | 385 mm | 385 mm | 385 mm |
| Gesamtbreite | 900 mm | 1.000 mm | 1.100 mm |
| Gabelzinkenmaße | 1.150 × 230 × 130 mm | 1.150 × 230 × 130 mm | 1.150 × 235 × 130 mm |
| Gabelabstand außen | 900 mm | 1.000 mm | 1.100 mm |
| Gabelabstand innen | 440 mm | 540 mm | 630 mm |
| Bodenfreiheit | 30 mm | 30 mm | 30 mm |
| Lenkeinschlag | 210° | 210° | 210° |
| Weg pro Hub | ca. 10 mm | ca. 10 mm | ca. 10 mm |
| Anzahl Hübe bis max. Höhe | ca. 11 | ca. 11 | ca. 11 |
| Senkgeschwindigkeit | dosierbar | dosierbar | dosierbar |
| Farbe Chassis | RAL 1028 | RAL 1028 | RAL 1028 |
| Farbe Deichsel | RAL 9005 | RAL 9005 | RAL 9005 |
Technische Angaben gemäß qteck Datenblatt der PHW-Serie.
Sonderlösungen
Paletten- & Behälterneiger
Die PT- und QN-Serie verbindet Heben und Kippen für Paletten und Behälter. Zur Auswahl stehen manuelle sowie semi-elektrische Ausführungen.
PT 800
Manueller Palettenneiger mit 800 kg maximaler Hubkraft und einem Neigungswinkel von 20° nach links und rechts.

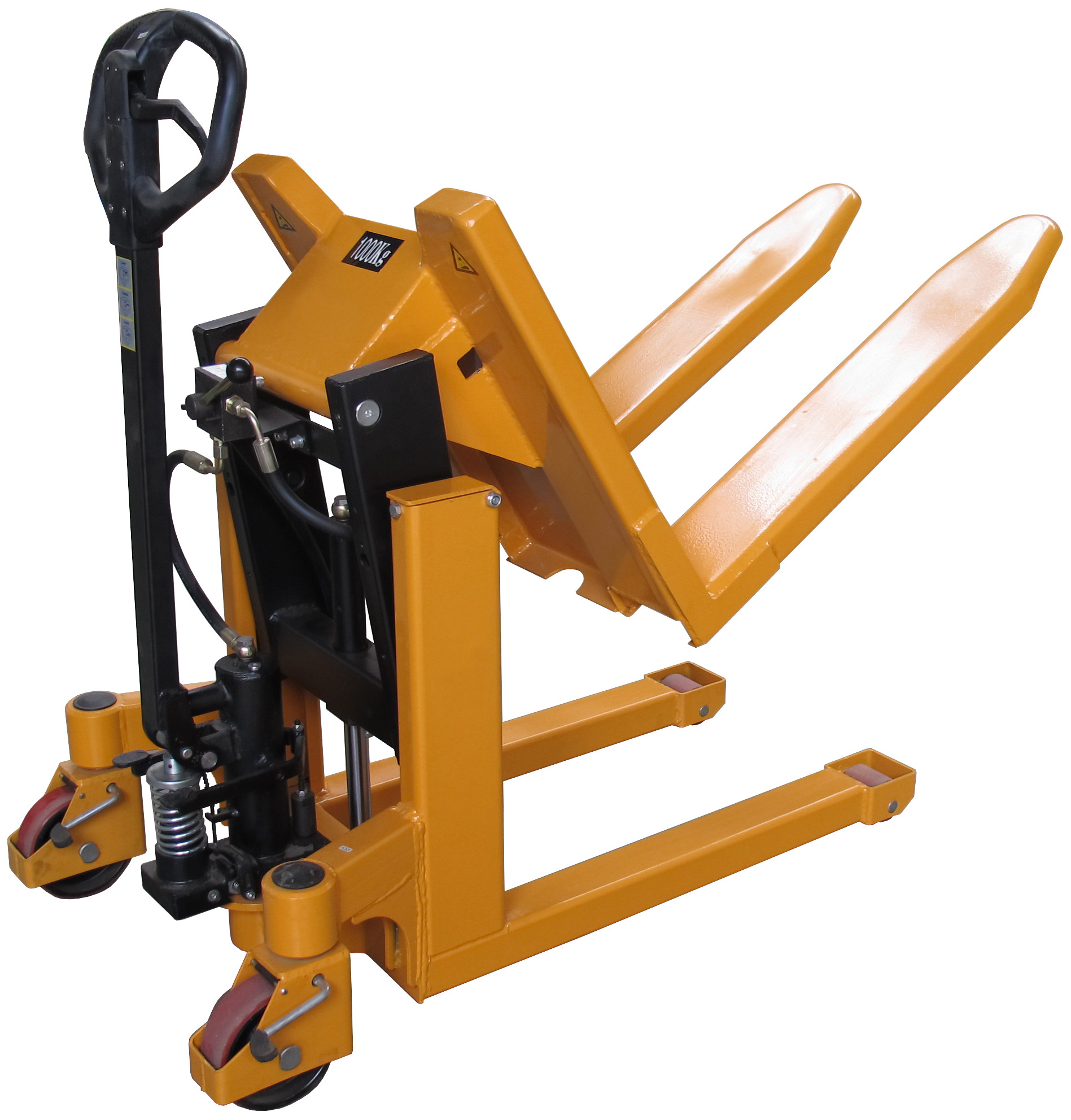

QN 800
Manuelle Ausführung mit 1.000 kg maximaler Hubkraft und einem Neigungswinkel bis 90°.

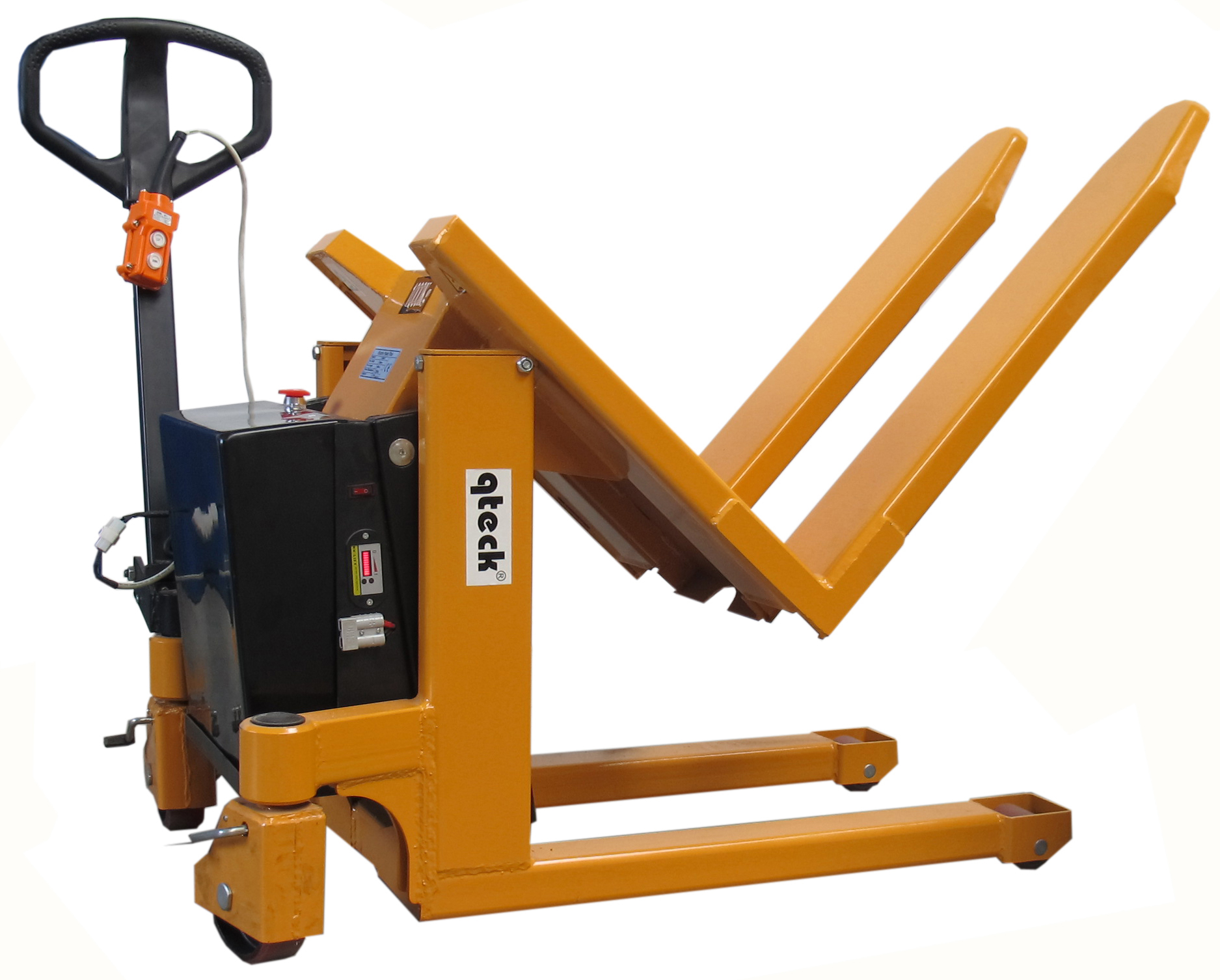

QN 800E
Semi-elektrische Ausführung mit 1.000 kg maximaler Hubkraft, 12-Volt-Batterie und 0,8-kW-Hubmotor.
Technische Daten · PT- & QN-Serie
| Technische Daten | PT 800 | QN 800 | QN 800E |
|---|---|---|---|
| Max. Hubkraft | 800 kg | 1.000 kg | 1.000 kg |
| Lastschwerpunkt | 600 mm | 400 mm | 400 mm |
| Max. Neigungswinkel | 20° (li. + re.) | 90° | 90° |
| Eigengewicht | 195 kg | 178 kg | 185 kg |
| Bereifung | PU | PU | PU |
| Räder vorne | 160 × 50 mm | 150 × 50 mm | 150 × 50 mm |
| Räder hinten | 80 × 70 mm | 70 × 70 mm | 70 × 70 mm |
| Gabelhöhe max. | 85 mm | 85 mm | 85 mm |
| Gabelhöhe min. | 935 mm | 275 mm | 275 mm |
| Hub | 850 mm | 190 mm | 190 mm |
| Gesamtlänge | 1.640 mm | 1.305 mm | 1.305 mm |
| Gesamtbreite | 750 mm | 715 mm | 715 mm |
| Gabelzinkenmaße | 1.150 × 150 × 50 mm | 800 × 160 × 50 mm | 800 × 160 × 50 mm |
| Gabelabstand außen | 540 mm | 560 mm | 560 mm |
| Gabelabstand innen | 240 mm | 240 mm | 240 mm |
| Bodenfreiheit | 30 mm | 20 mm | 20 mm |
| Lenkeinschlag | 360° | 360° | 360° |
| Ausführung | manuell | manuell | semi-elektrisch |
| Batterietyp | – | – | 12 Volt |
| Batterieleistung | – | – | 12 / 60 V/Ah |
| Hubgeschwindigkeit | ca. 25 mm / Hub | ca. 13 mm / Hub | ca. 35 mm/s |
| Senkgeschwindigkeit | dosierbar | dosierbar | ca. 30 mm/s |
| Leistung Hubmotor | – | – | 0,8 kW |
Sonderlösungen

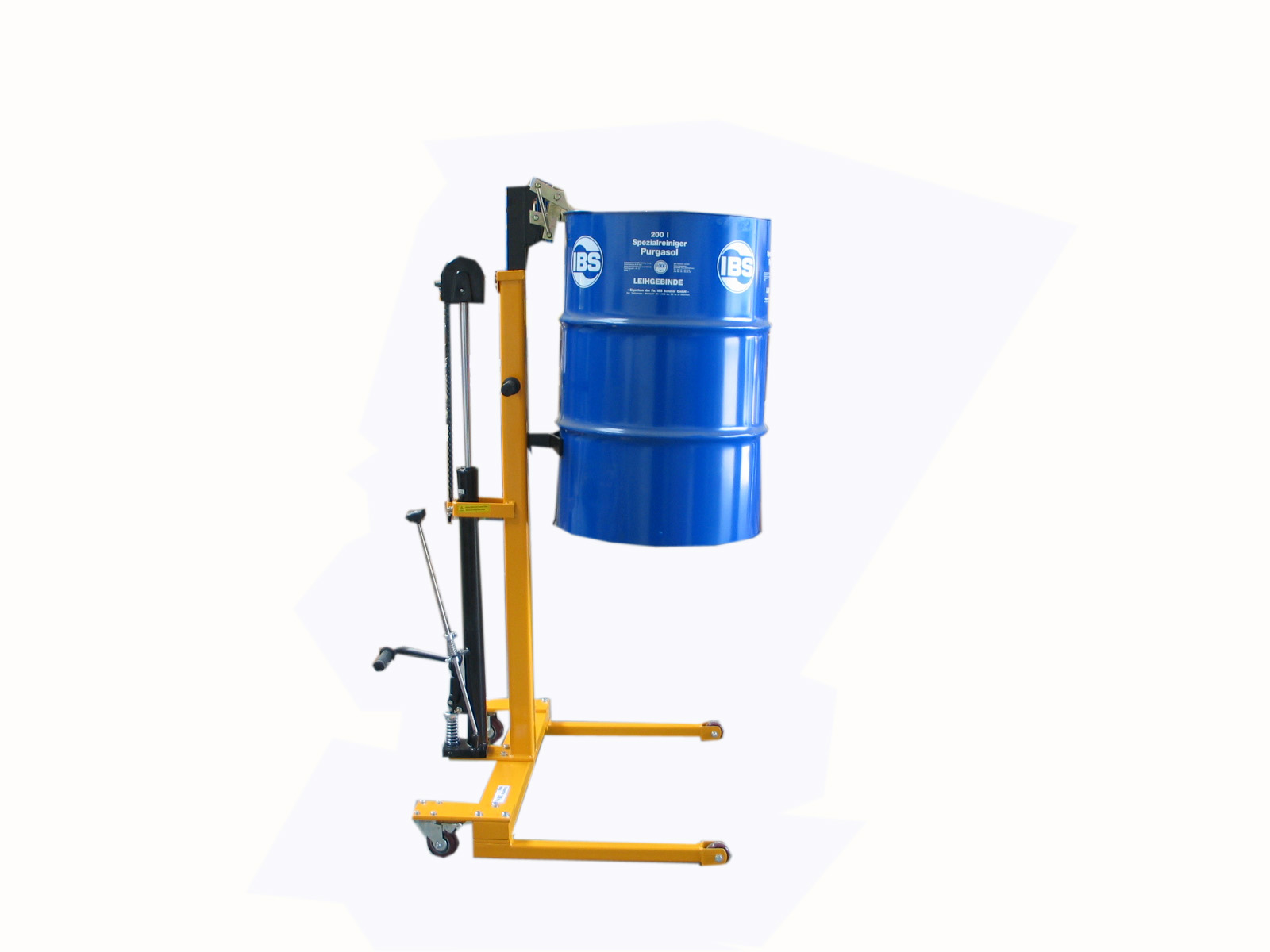

Fassheberoller QF 300
Der QF 300 ist zum Aufnehmen und Verfahren von 208-Liter-DIN-Fässern ausgelegt. Die hydraulische Hubfunktion wird über ein Fußpedal betätigt.
QF 300
Kompakter Fassheberoller mit 300 kg maximaler Hubkraft, dosierbarem Absenken und PU-Bereifung.
Technische Daten · QF 300
| Technische Daten | QF 300 |
|---|---|
| Max. Hubkraft | 300 kg |
| Radstand | 800 mm |
| Eigengewicht | 65 kg |
| Bereifung | PU |
| Räder vorne | 90 × 30 mm |
| Räder hinten | 65 × 30 mm |
| Anzahl vorne / hinten | 2 / 2 |
| Spurweite vorne | 900 mm |
| Spurweite hinten | 850 mm |
| Min. Aufnahmehöhe | 780 mm |
| Max. Aufnahmehöhe | 1.680 mm |
| Hub | 900 mm |
| Bauhöhe abgesenkt | 1.530 mm |
| Max. Bauhöhe | 1.810 mm |
| Gesamtlänge | 1.060 mm |
| Gesamtbreite | 970 mm |
| Lenkeinschlag | 360° |
| Weg pro Hub | ca. 26 mm |
| Anzahl Hübe bis max. Höhe | ca. 35 |
| Senkgeschwindigkeit | dosierbar |
| Farbe | RAL 1028 |
Sonderlösungen
Wenn Standard nicht passt.
Ob spezielle Gabelabmessungen, individuelle Lastaufnahmen, Rollenbahnen oder kundenspezifische Aufbauten – wir passen unsere Hub- und Hebetechnik an besondere Anforderungen und Einsatzbereiche an.
qteck · PRAXISGERECHTE LÖSUNGEN
Die passende Auswahl
Nicht nur das Produkt zählt.
Entscheidend ist, dass die Technik zu Ihrem tatsächlichen Einsatz passt. Deshalb betrachten wir Ihre Anforderungen nicht isoliert, sondern als Gesamtaufgabe.
01Tragfähigkeit
Passend zu Last und Sicherheitsanforderungen.
Passend zu Last und Sicherheitsanforderungen.
02Hubhöhe & Abmessungen
Abgestimmt auf Arbeitsbereich und vorhandenen Platz.
Abgestimmt auf Arbeitsbereich und vorhandenen Platz.
03Einsatzbedingungen
Berücksichtigung von Untergrund, Umgebung und Nutzung.
Berücksichtigung von Untergrund, Umgebung und Nutzung.
04Ergonomie & Arbeitsablauf
Technik, die tägliche Prozesse sinnvoll unterstützt.
Technik, die tägliche Prozesse sinnvoll unterstützt.
Individuelle Lösungen
Standard reicht nicht?
Wir denken weiter.
Besondere Lasten, spezielle Abmessungen oder außergewöhnliche Einsatzbedingungen erfordern manchmal mehr als ein Standardgerät. Sprechen Sie mit uns über Ihre Anwendung.
Ihre Anforderung ist der Ausgangspunkt.
Gemeinsam prüfen wir technische Möglichkeiten und entwickeln eine Lösung, die zu Ihrem Einsatz und Ihren Anforderungen passt.
Persönliche Beratung
Welche Lösung passt zu Ihrer Anwendung?
Schildern Sie uns kurz Ihre Anforderungen. Unser Vertriebsteam berät Sie persönlich.
